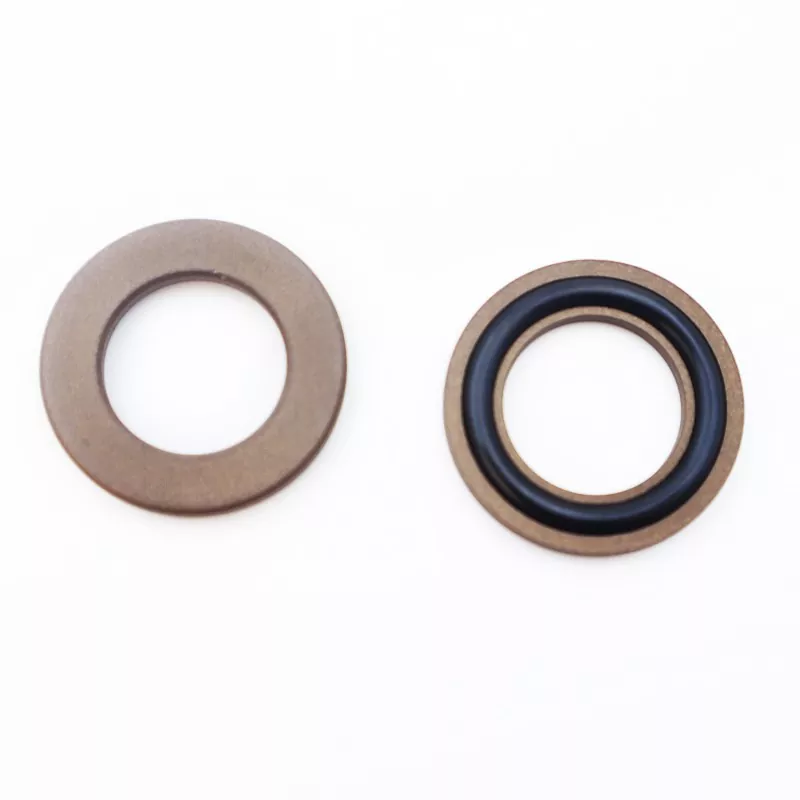

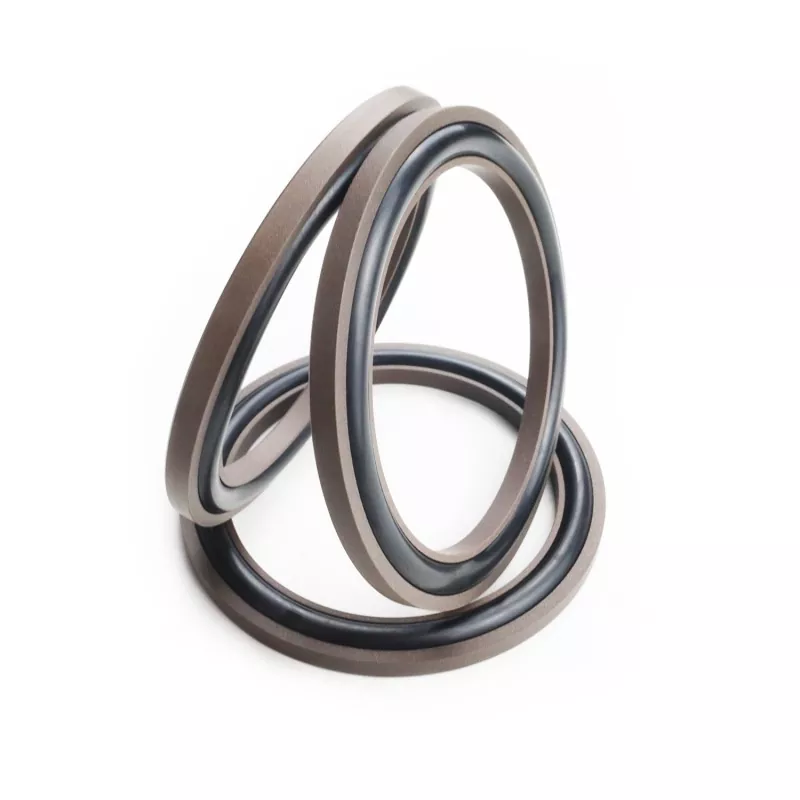

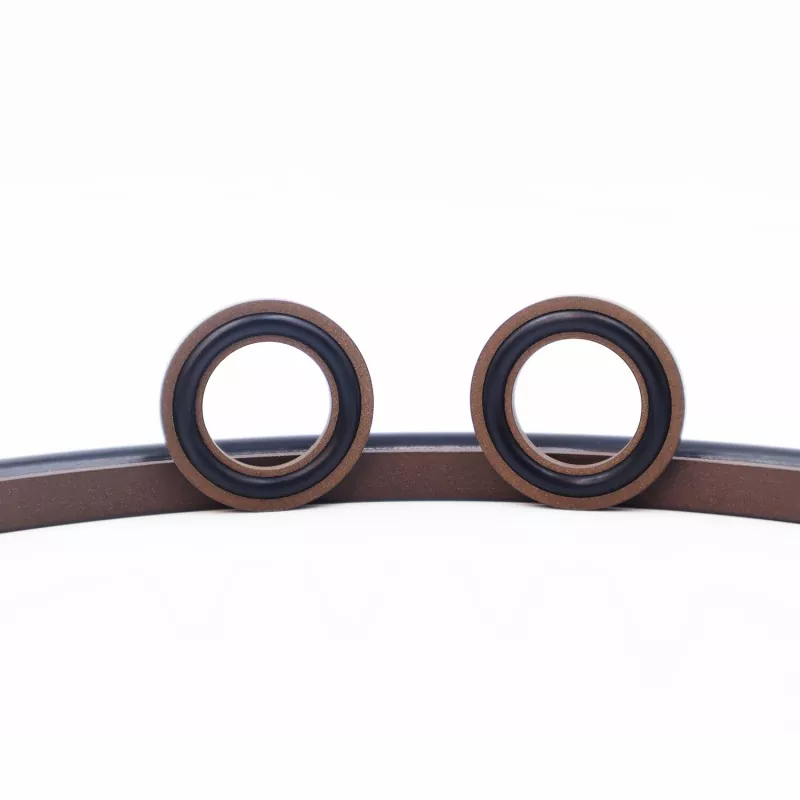

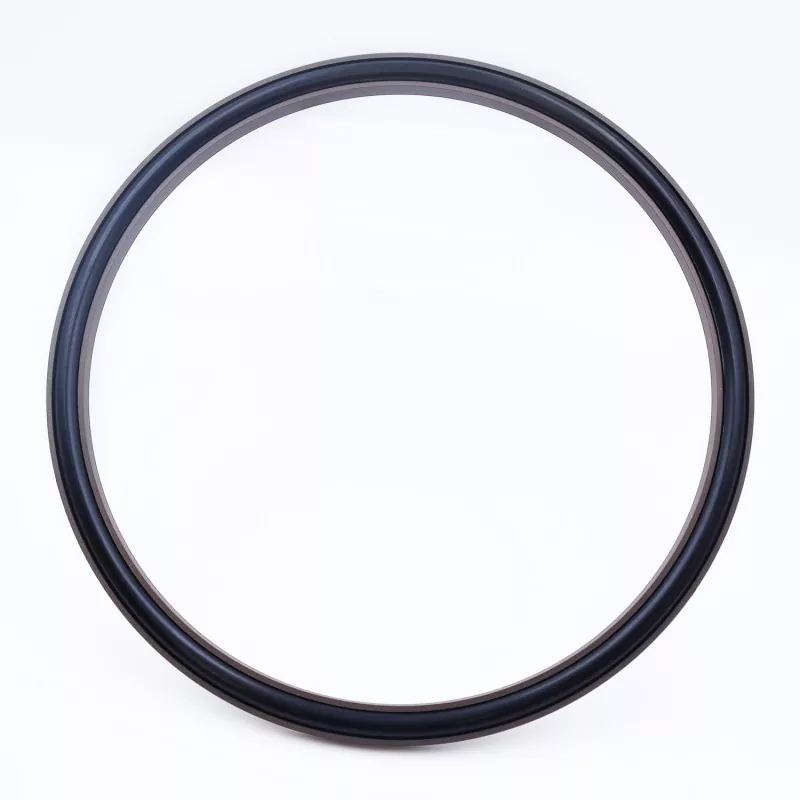

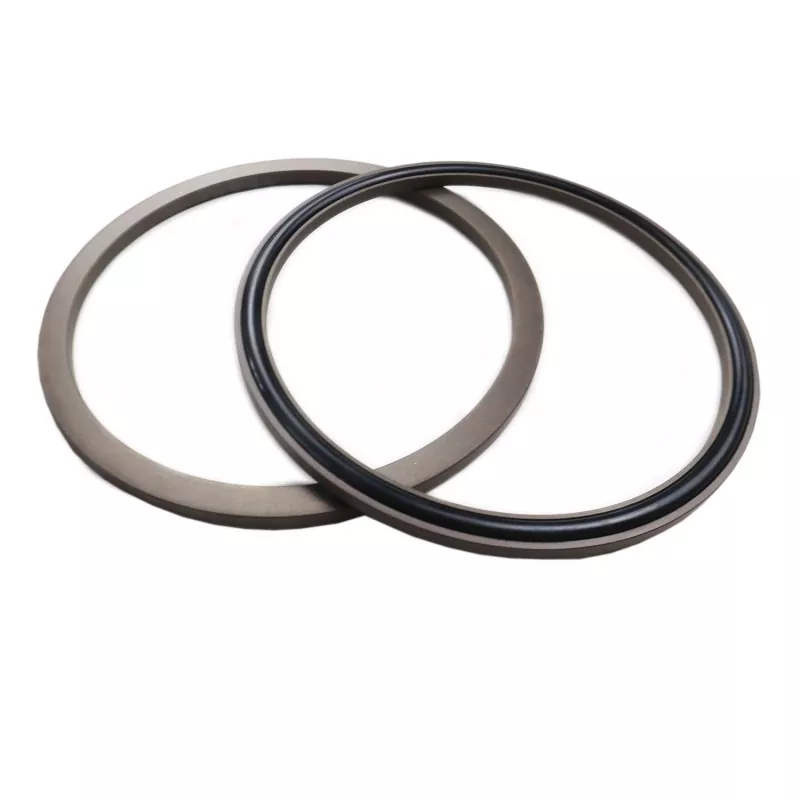

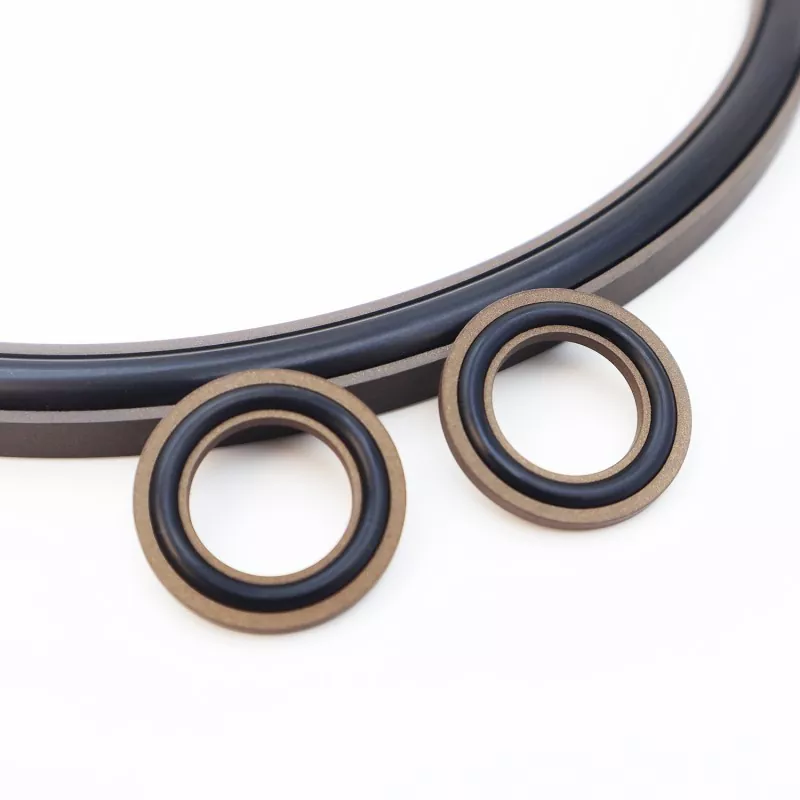

एक्सियल सी-टाइप कंबाइंड सील में भरे हुए पीटीएफई से बनी सी-आकार की सीलिंग रिंग और रबर ओ-रिंग होती है; इसे अक्षीय (अंत-चेहरा) और निकला हुआ किनारा सील जैसे स्थिर सीलिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है। मुख्य विशेषताओं में लंबी सेवा जीवन, उत्कृष्ट सीलिंग प्रदर्शन, उच्च दबाव प्रतिरोध और एक कॉम्पैक्ट संरचनात्मक पदचिह्न शामिल हैं; यह हाइड्रोलिक सीलिंग अनुप्रयोगों के लिए भी उपयुक्त है। दो संस्करणों में उपलब्ध है: RC2872-A (आंतरिक दबाव के लिए) और RC2872-B (बाहरी दबाव के लिए)।
कॉम्पैक्ट डिज़ाइन सीमित स्थानों में स्थापना की सुविधा प्रदान करता है, दीर्घकालिक संचालन के दौरान विश्वसनीय सीलिंग और विस्तारित सेवा जीवन सुनिश्चित करता है। तकनीकी चयन, मूल्य पूछताछ और थोक ऑर्डरिंग सहित वैश्विक खरीदारों को प्रदान की जाने वाली सेवाओं के साथ विशिष्टताओं की एक पूरी श्रृंखला स्टॉक में उपलब्ध है।
|
दबाव (एमपीए) |
तापमान (डिग्री सेल्सियस) |
गति (एम/एस) |
मध्यम |
|
≤100 |
-35 से +100 (एनबीआर ओ-रिंग के साथ) |
- |
हाइड्रोलिक तेल, इमल्शन, पानी, आदि। |
|
-20 से +200 (एफकेएम ओ-रिंग के साथ) |

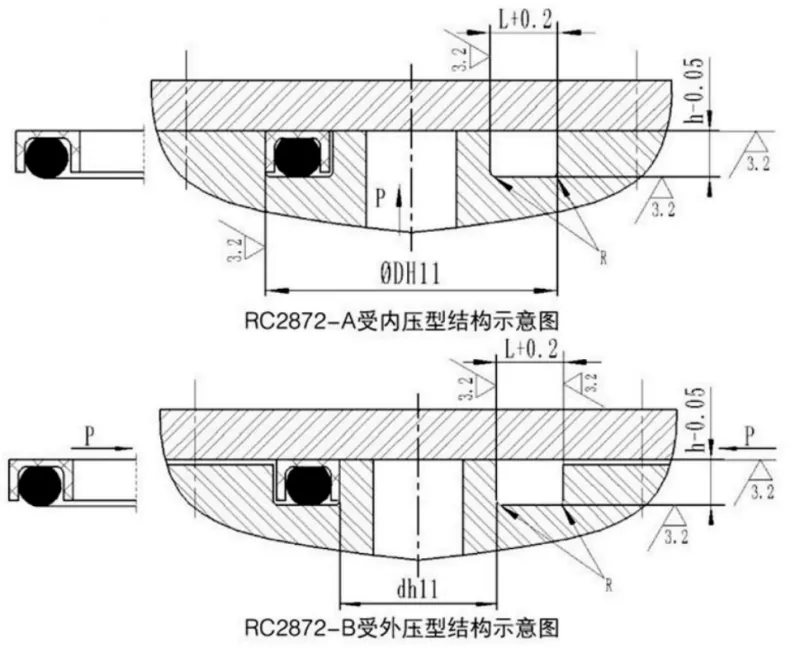

इस सील में C-आकार की PTFE सीलिंग रिंग और एक O-रिंग होती है; ओ-रिंग पूर्व-संपीड़न प्रदान करती है, जिससे सील प्राप्त करने के लिए आवश्यक क्लैंपिंग बल उत्पन्न होता है। दबाव में, यह क्लैम्पिंग बल बढ़ जाता है - जिसका अर्थ है कि दबाव बढ़ने पर सील बेहतर प्रदर्शन करती है। स्लिपर रिंग के डबल-फ्लैंज डिज़ाइन के कारण, ओ-रिंग को बाहर निकलने से रोका जाता है, जिससे सील को उच्च दबाव का सामना करने की अनुमति मिलती है।
पैरामीटर रेंज के भीतर सभी विशिष्टताएँ उपलब्ध हैं।
|
बाहरी व्यास सीमा डी एच11 |
नाली की गहराई एच-0.05 |
नाली की चौड़ाई एल+0.2 |
कोने की त्रिज्या आरमैक्स |
ओ-रिंग तार व्यास करना |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
पैरामीटर रेंज के भीतर सभी विशिष्टताएँ उपलब्ध हैं।
|
भीतरी व्यास सीमा डी एच11 |
नाली की गहराई एच-0.05 |
नाली की चौड़ाई एल+0.2 |
कोने की त्रिज्या आरमैक्स |
ओ-रिंग तार व्यास करना |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
