शाफ्ट को घूर्णन के लिए स्प्रिंग एनर्जेटेड सील Ruichen Seals द्वारा विकसित सील में से एक है। इसके अलावा, हमारे पास कई अन्य प्रकार के सील और विभिन्न सीलिंग सामग्री हैं। विशेष रूप से, हमारे पास अपना नाम रखने के लिए हमारा अपना आंतरिक मॉडल है। निम्नलिखित दो मॉडल, RC2055 और RC2056 का परिचय देता है।

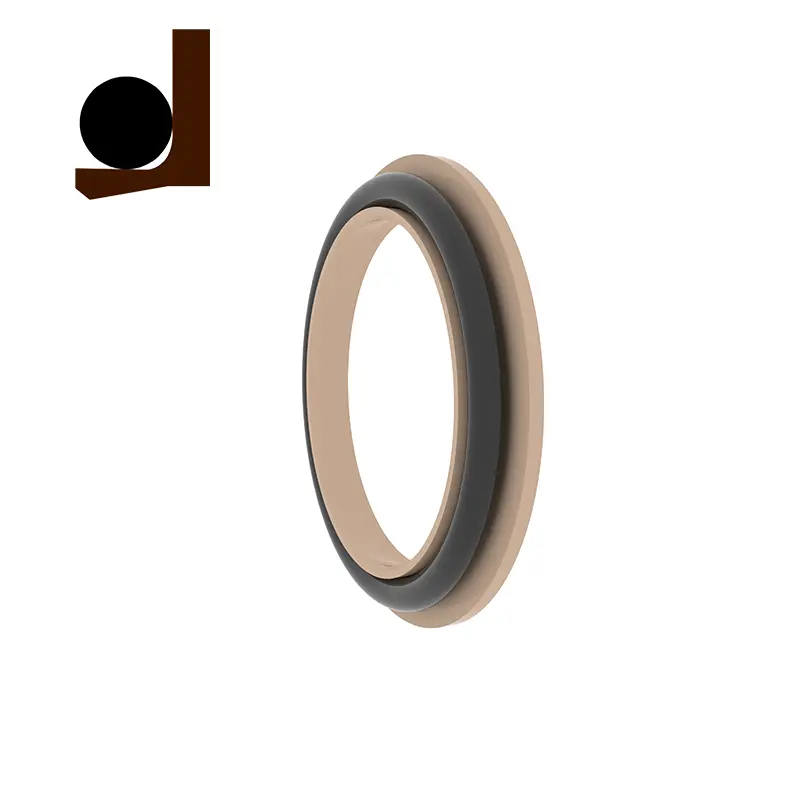

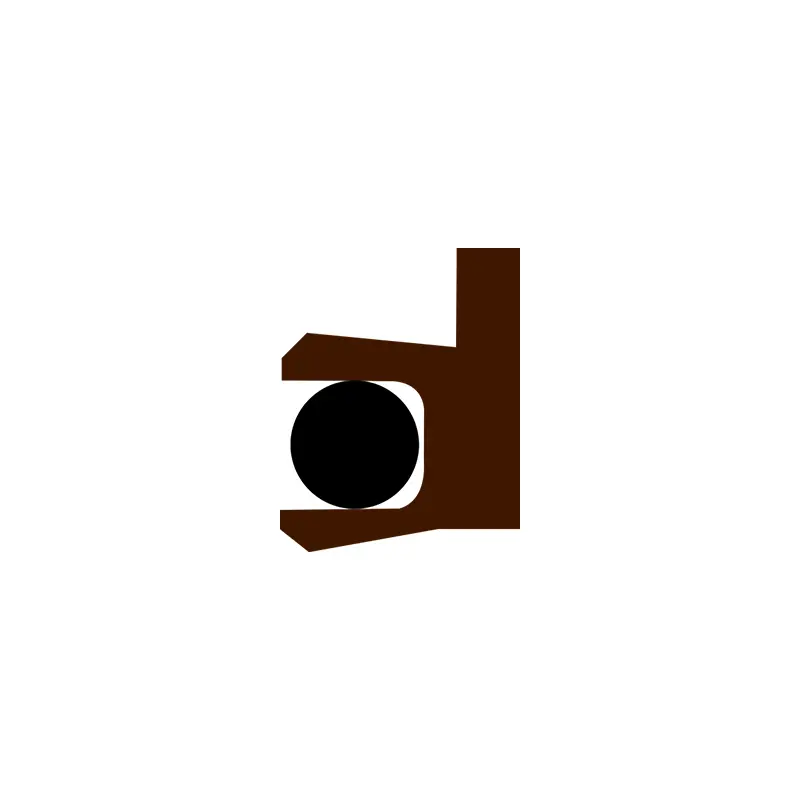

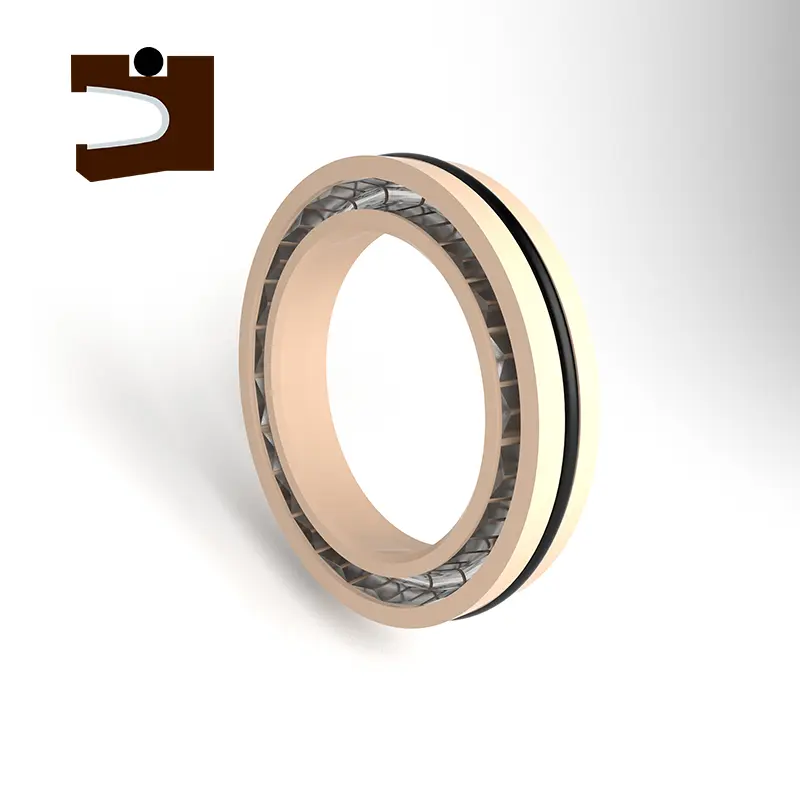

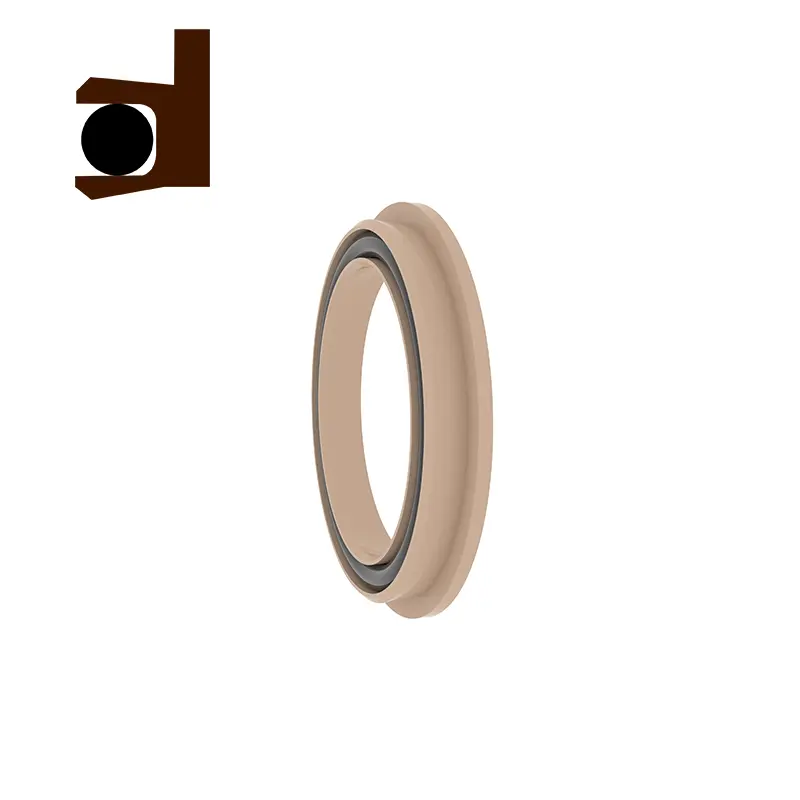

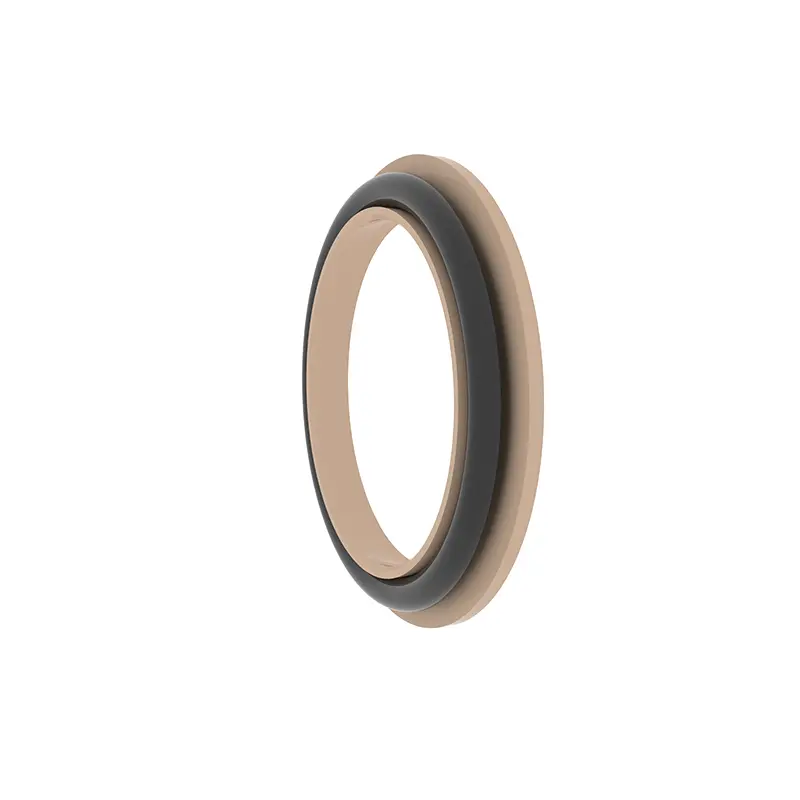

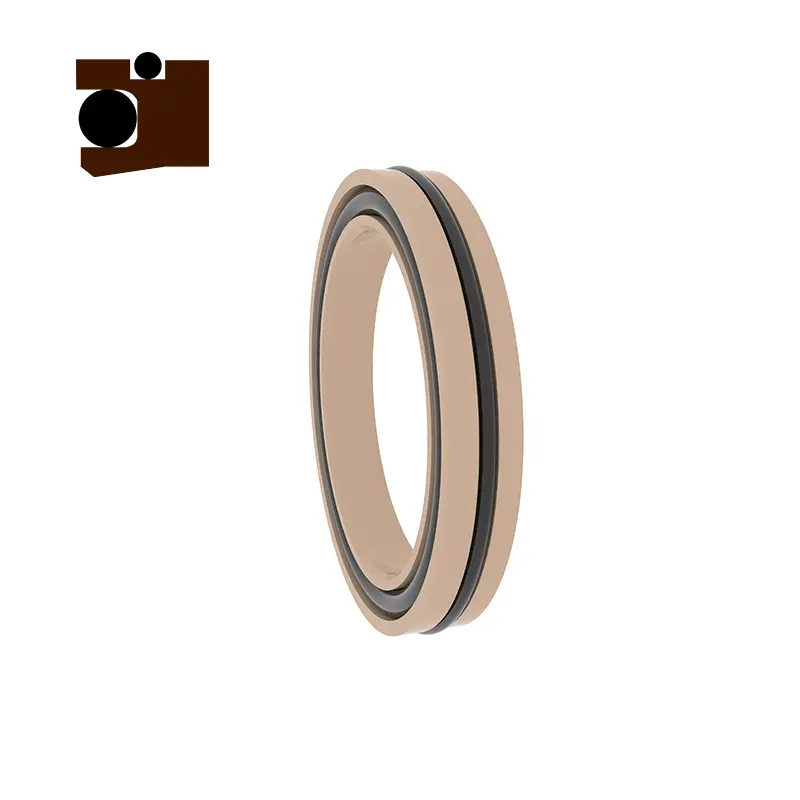

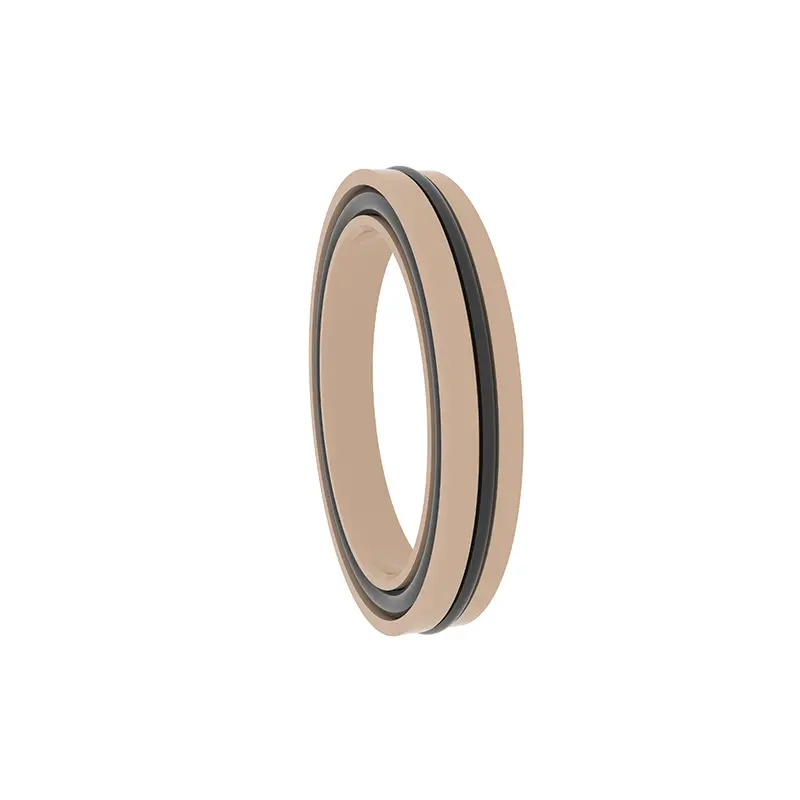

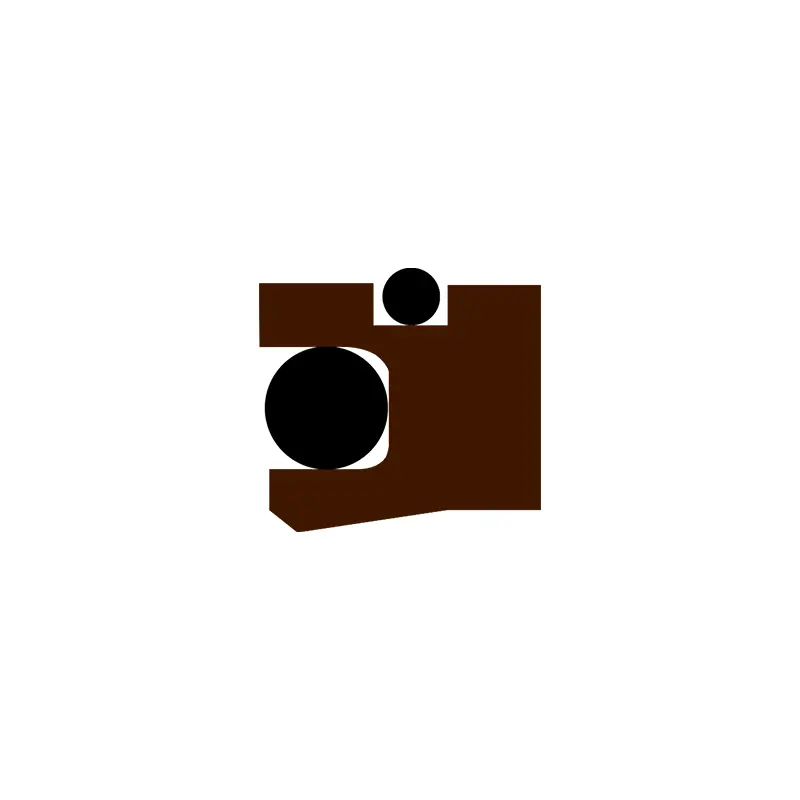

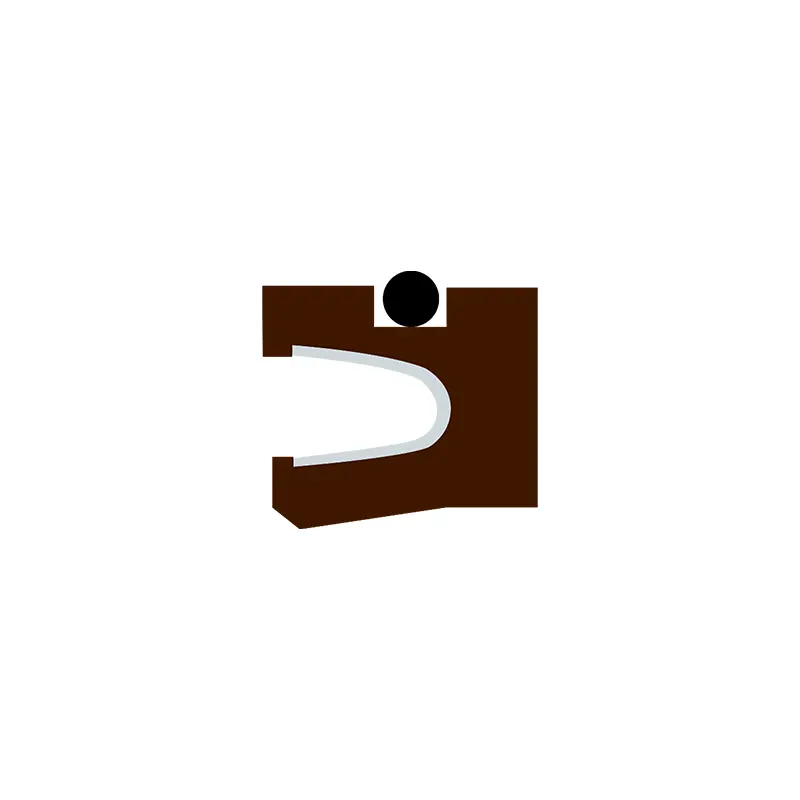

RC2055 और RC2056 रोटरी पैन-सील्स हैं, RC2055-B एक रोटरी टूथ सील है, RC2056-B एक रोटरी Y- आकार का संयोजन सील है, और RC2055-C एक रोटरी Y- आकार का संयोजन सील है। एक ही श्रृंखला के विभिन्न मॉडल में एक ही नाली विशेषताएं होती हैं और विनिमेय होते हैं। शाफ्ट को घूर्णन के लिए वसंत ऊर्जावान सील की पूरी श्रृंखला शाफ्ट को घुमाने के लिए लागू यूनिडायरेक्शनल प्रेशर हाई-फंक्शन सील के लिए उपयुक्त है। उनमें से, RC2055 और RC2056 स्टेनलेस स्टील स्प्रिंग्स और हाई-फंक्शन प्लास्टिक से बने हैं। RC2055-B, RC2056-B और RC2055-C का उपयोग करते समय, मिलान इलास्टोमर सामग्री का चयन करना आवश्यक है।
उत्पाद सुविधाएँ और अनुप्रयोग:
उत्पाद की विशेषताएँ:
स्टेनलेस स्टील स्प्रिंग और हाई-फंक्शन प्लास्टिक के संयोजन में उत्कृष्ट सीलिंग प्रदर्शन और स्थायित्व है।
प्रत्येक श्रृंखला का ग्रूव डिज़ाइन समान है, जिसे परस्पर किया जा सकता है और लचीले ढंग से विभिन्न कामकाजी परिस्थितियों के लिए अनुकूलित किया जा सकता है।
शाफ्ट को घूर्णन के लिए वसंत ऊर्जावान सील में शामिल मॉडल विविध औद्योगिक जरूरतों को पूरा करने के लिए शाफ्ट एक-तरफ़ा दबाव सील को घुमाने के लिए उपयुक्त हैं।
RC2055-B, RC2055-C और RC2056-B अनुकूलनशीलता में सुधार करने के लिए काम की स्थिति के अनुसार इलास्टोमेर सामग्री के चयन का समर्थन करते हैं।
आवेदन परिदृश्य:
घूर्णन शाफ्ट एक-तरफ़ा दबाव सील, औद्योगिक उपकरण, इंजीनियरिंग मशीनरी, हाइड्रोलिक सिस्टम, आदि के लिए उपयुक्त है।
उच्च-कार्य सीलिंग आवश्यकताएं, जैसे कि पेट्रोकेमिकल्स, ऊर्जा उपकरण, भारी मशीनरी, आदि।
तकनीकी लाभ:
स्टेनलेस स्टील स्प्रिंग्स दीर्घकालिक सीलिंग प्रभाव सुनिश्चित करने के लिए स्थिर रेडियल बल प्रदान करते हैं।
उच्च-कार्य प्लास्टिक और इलास्टोमेर सामग्री का संयोजन उच्च दबाव और उच्च गति वाली कामकाजी परिस्थितियों के लिए उपयुक्त है।
नाली विनिमेय डिजाइन स्थापना और रखरखाव को सरल करता है और उपयोग की लागत को कम करता है।
उपयोग सुझाव:
विशिष्ट कार्य स्थितियों के अनुसार उपयुक्त सील मॉडल और इलास्टोमर सामग्री का चयन करें।
सुनिश्चित करें कि सील को नुकसान से बचने के लिए स्थापना के दौरान नाली साफ है।
RC2055
लागू काम करने की स्थिति (सीमा मूल्य एक ही समय में प्रकट नहीं होना चाहिए)
| दबाव (एमपीए) | तापमान (℃) | रफ़्तार (एमएस) | मध्यम | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | लगभग सभी तरल और गैस मीडिया |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
सामग्री चयन
1। मिलान ओ-रिंग सामग्री का चयन किया जा सकता है: RO1 नाइट्राइल रबर (NBR), RO2 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, E.C.
3। स्टेनलेस स्टील स्प्रिंग: वी-आकार का वसंत।
आदेश देना उदाहरण
RC2055- 40-PTFE4+V SHAFT DIAMETER 40, सीलिंग रिंग सामग्री PTFE4 है, स्टेनलेस स्टील स्प्रिंग V- आकार का वसंत है
RC20555-B-40-PTFE4+R02 SHAFT DIAMETER 40 है, सीलिंग रिंग मटेरियल PTFE4 है, ओ-रिंग का मिलान फ्लोरोरुबर है
RC20555-C-40-PTFE4+R02 SHAFT व्यास 40 है, सीलिंग रिंग सामग्री PTFE4 है, ओ-रिंग का मिलान फ्लोरोरुबर है
विनिर्देश पैरामीटर तालिका (पैरामीटर सीमा के भीतर सभी विनिर्देश उपलब्ध हैं)
| रॉड व्यास D F8 | नाली व्यास DH9 | नाली व्यास D1H10 | बढ़त की गहराई एल 1 | नाली चौड़ाई एल | आयात k | रेडियल क्लीयरेंस एस मैक्स | चामर लंबाई | आर मैक्स | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19.9 | डी+5 | डी+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8l | 0.8 |
| 20 ~ 39.9 | डी+7 | d+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | d+10.5 | d+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | डी+14 | डी+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
नोट: यह अनुशंसा की जाती है कि घूर्णन शाफ्ट की सतह की कठोरता HRC of 58 होनी चाहिए।

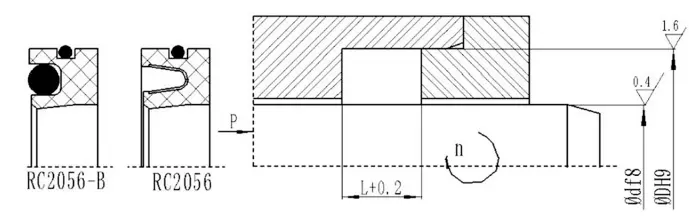

RC2056
लागू काम करने की स्थिति (सीमा मूल्य एक ही समय में प्रकट नहीं होना चाहिए)
| दबाव (एमपीए) | तापमान (℃) | रफ़्तार (एमएस) | मध्यम | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | लगभग सभी तरल और गैस मीडिया |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
सामग्री चयन
1। मिलान ओ-रिंग सामग्री का चयन किया जा सकता है: RO1 नाइट्राइल रबर (NBR), RO2 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, E.C.
3। स्टेनलेस स्टील स्प्रिंग: वी-आकार का वसंत।
आदेश देना उदाहरण
RC2056-40*62*8-ptfe4+v d*d*l, सीलिंग रिंग सामग्री ptfe4 है, और स्टेनलेस स्टील स्प्रिंग एक वी-आकार का वसंत है
RC2056-B-40*62*8-PTFE4+R02 D*D*L, सीलिंग रिंग सामग्री PTFE4 है, और मिलान ओ-रिंग फ्लोरोरुबर है
