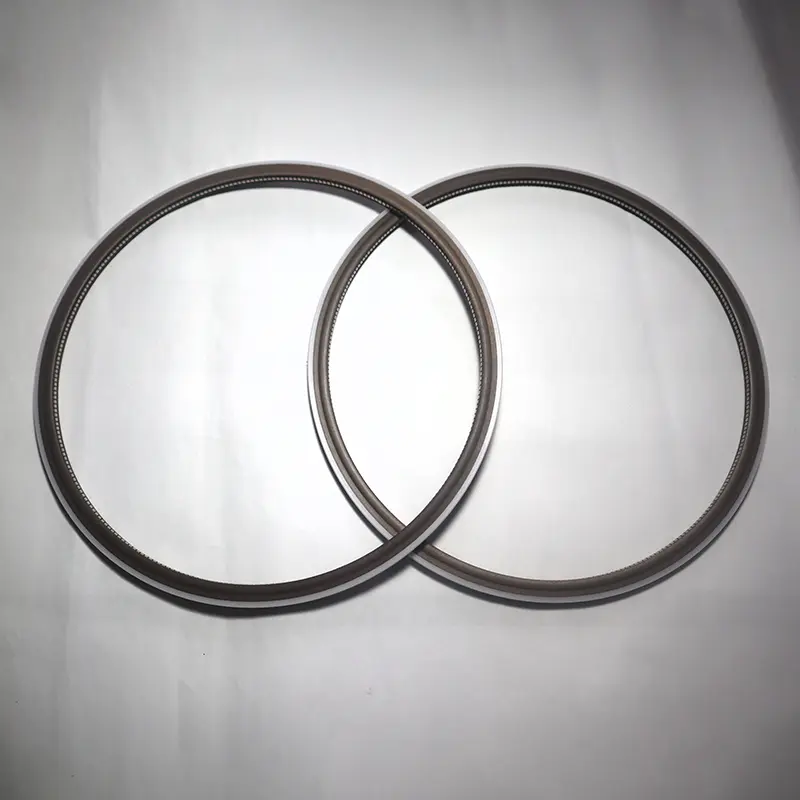

हमारे द्वारा लॉन्च किए गए अंतिम निकला हुआ किनारा स्प्रिंग एनर्जाइज्ड सील में अलग -अलग मॉडल शामिल हैं, जिनमें से प्रत्येक अपने स्वयं के उपखंडों के साथ है। वे सभी कड़ाई से विकसित, उत्पादित और परीक्षण किए गए हैं।

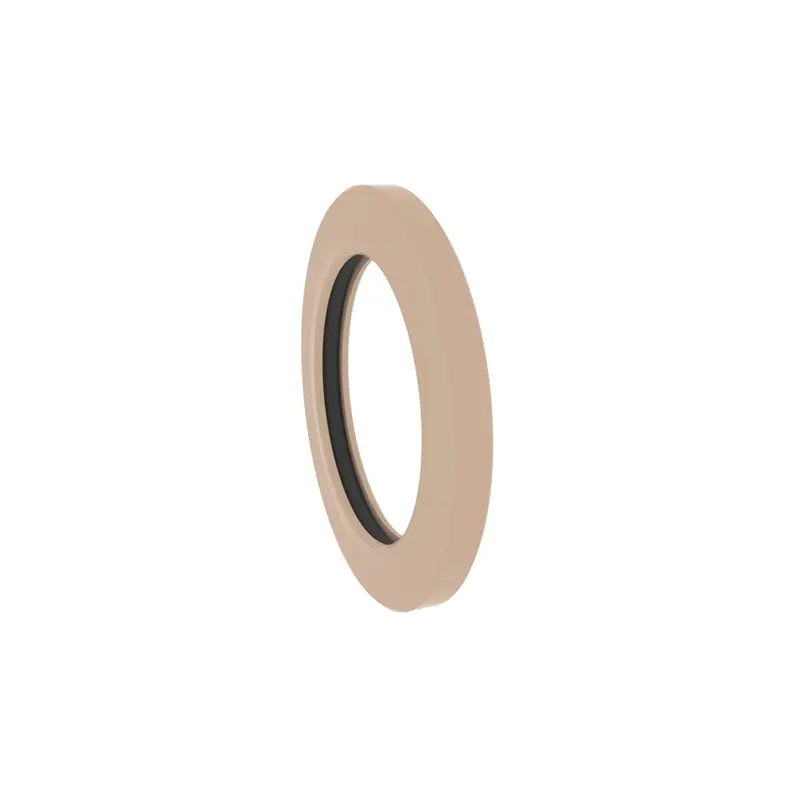

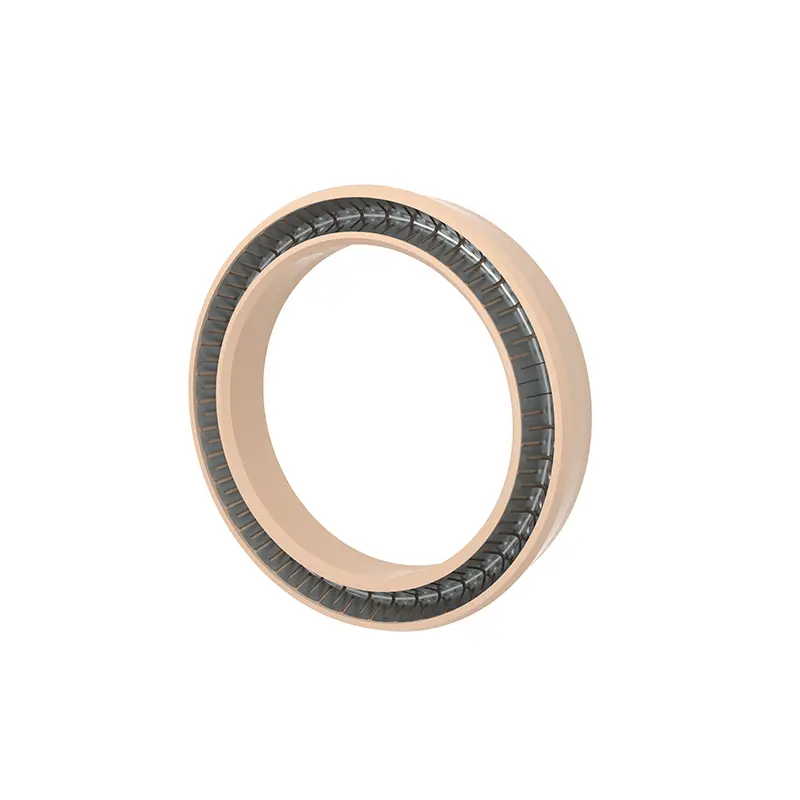

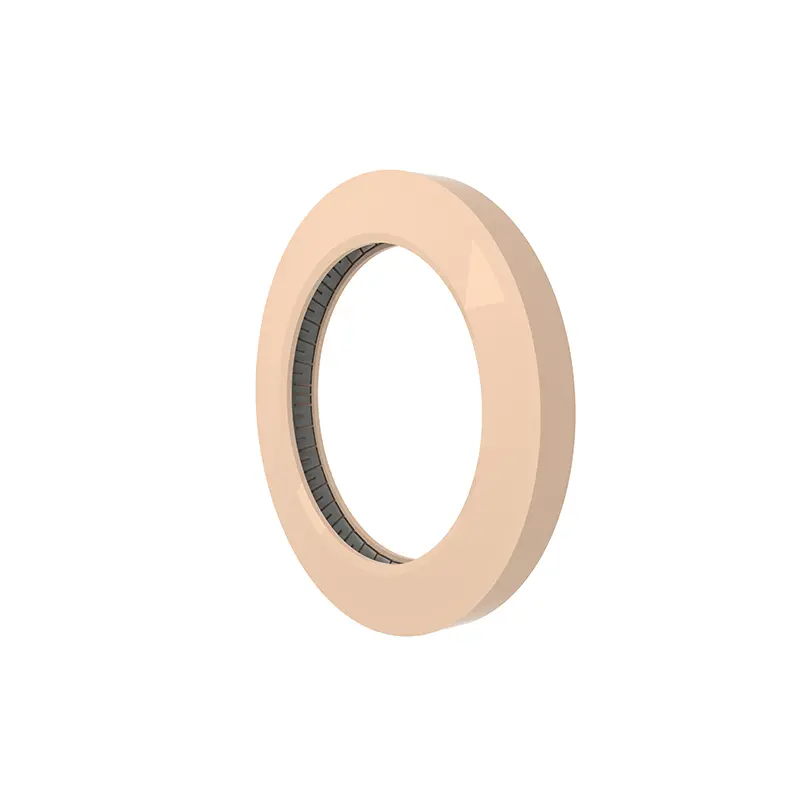

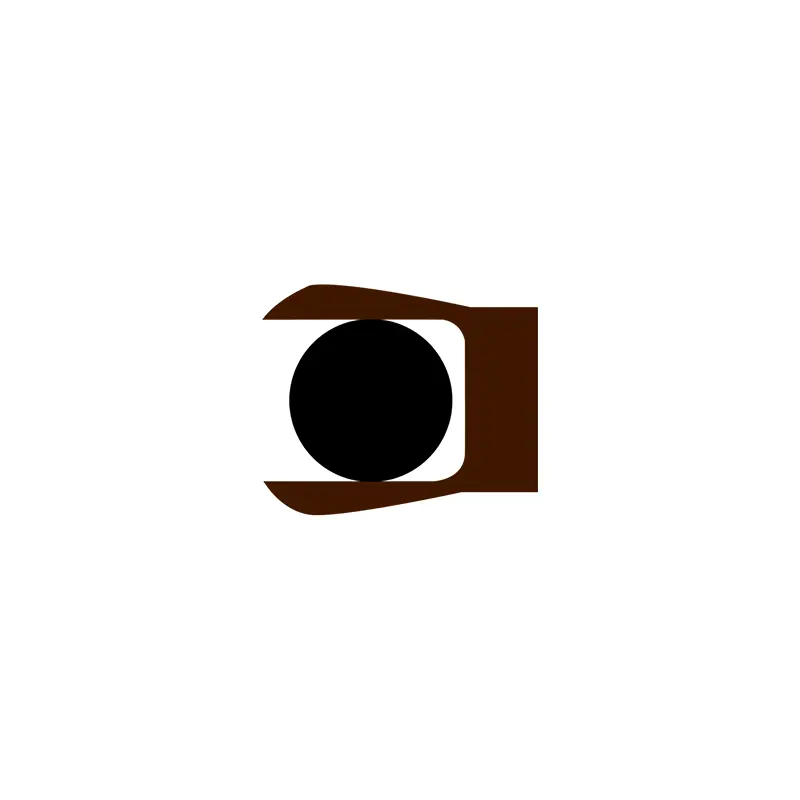

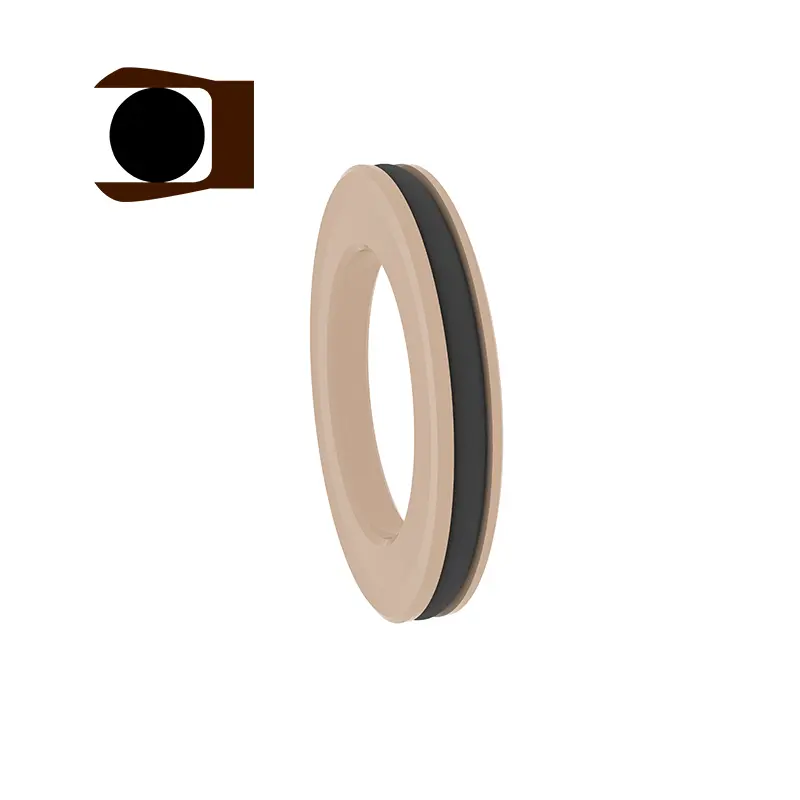

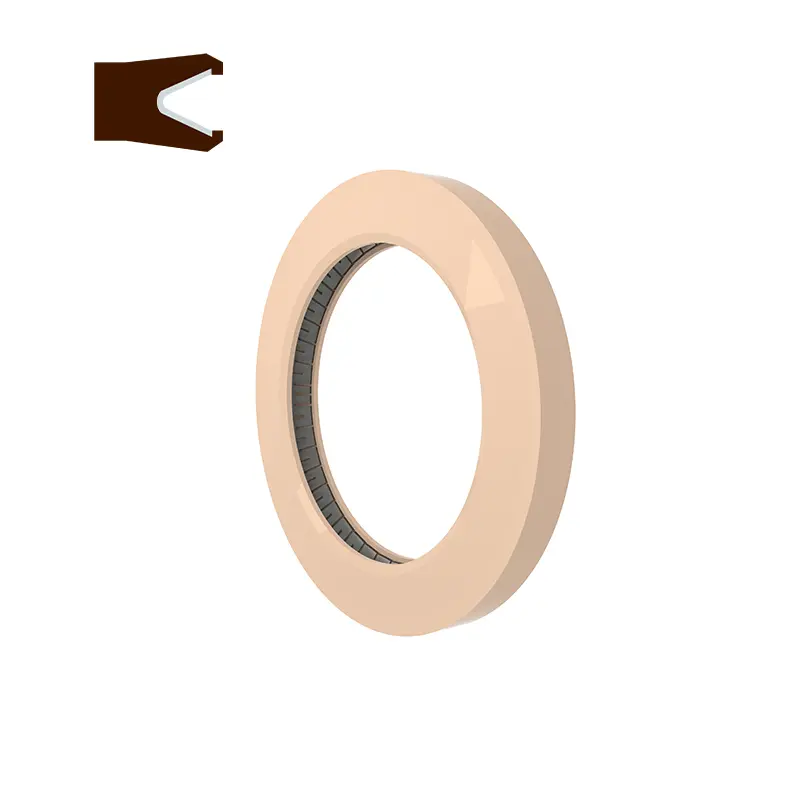

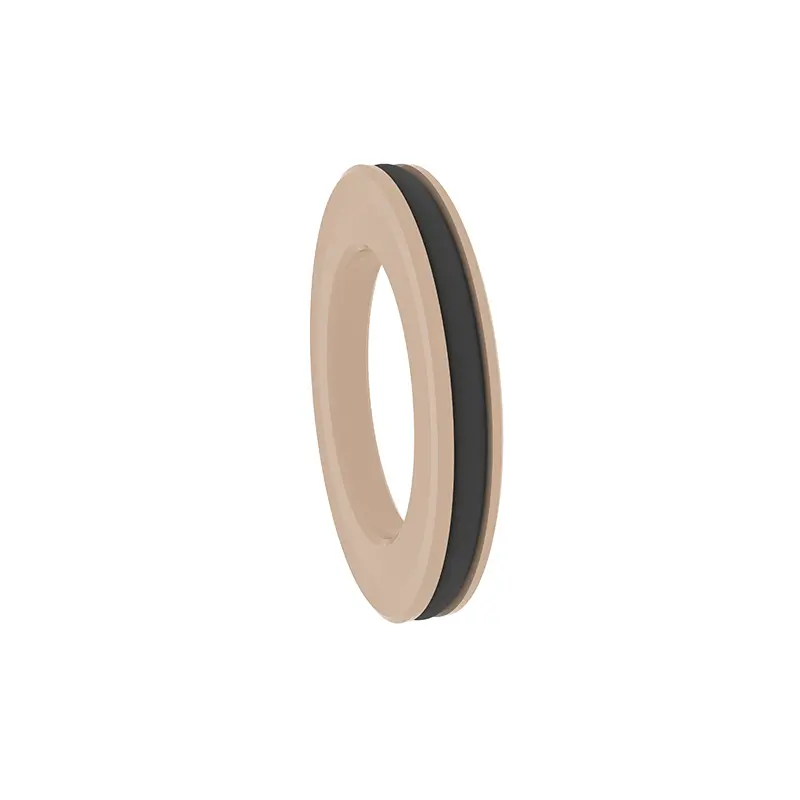

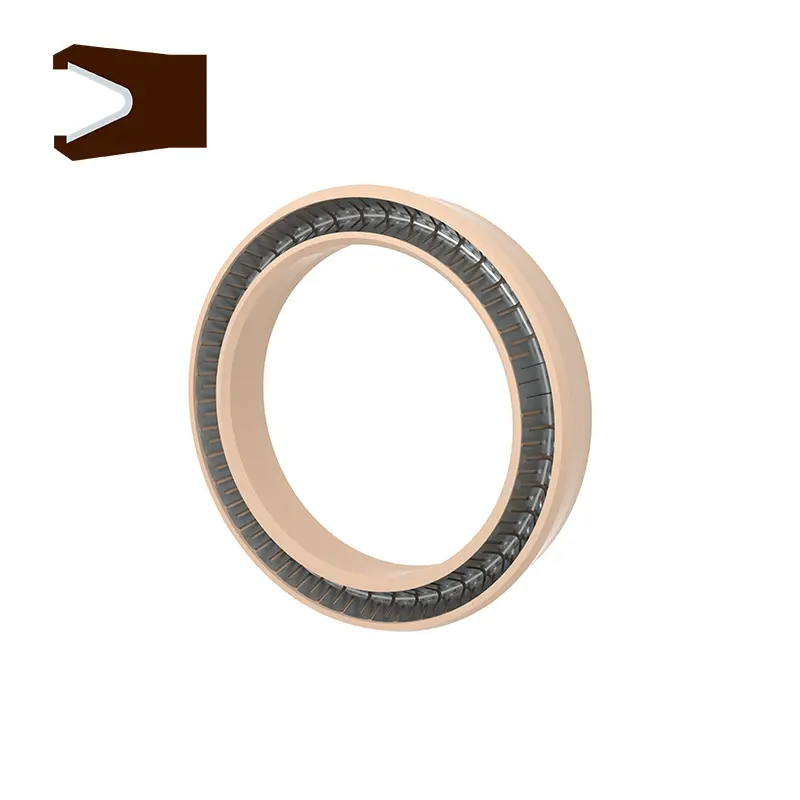

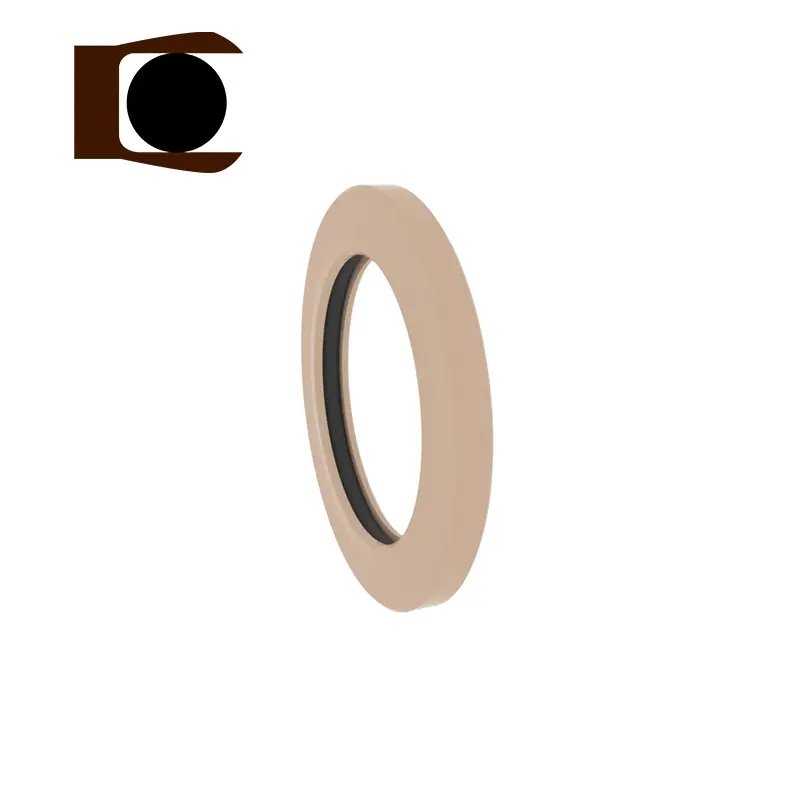

RC2876 और RC2877 पैन-सील हैं, और RC2876-B और RC28777-B Y- आकार के संयुक्त सील हैं। प्रत्येक मॉडल के बीच दो अलग -अलग डिवीजनों में एक ही नाली होती है और इसे परस्पर किया जा सकता है। वे अक्षीय (अंत) के लिए उपयुक्त हैं और निकला हुआ एक-तरफ़ा दबाव स्थैतिक मुहरों के लिए उपयोग किया जाता है और इसका उपयोग उन स्थानों पर किया जा सकता है जहां सतह खुरदरापन आदर्श नहीं है। दो पैन-सील्स स्टेनलेस स्टील स्प्रिंग्स और उच्च-कार्य प्लास्टिक से बने होते हैं। स्टेनलेस स्टील स्प्रिंग्स को वी-आकार के स्प्रिंग्स और ओ-आकार के स्प्रिंग्स के रूप में चुना जा सकता है। और RC2876-B और RC2877-B का उपयोग करते समय, मिलान इलास्टोमर सामग्री का चयन करना आवश्यक है।
उत्पाद सुविधाएँ और अनुप्रयोग:
RC2876
लागू काम करने की स्थिति (सीमा मूल्य एक ही समय में प्रकट नहीं होना चाहिए)
| द प्रेशर एमपीए | स्पीड एम/एस | तापमान ℃ | मध्यम | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | सभी तरल पदार्थ, रसायन, गैसें |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
सामग्री चयन

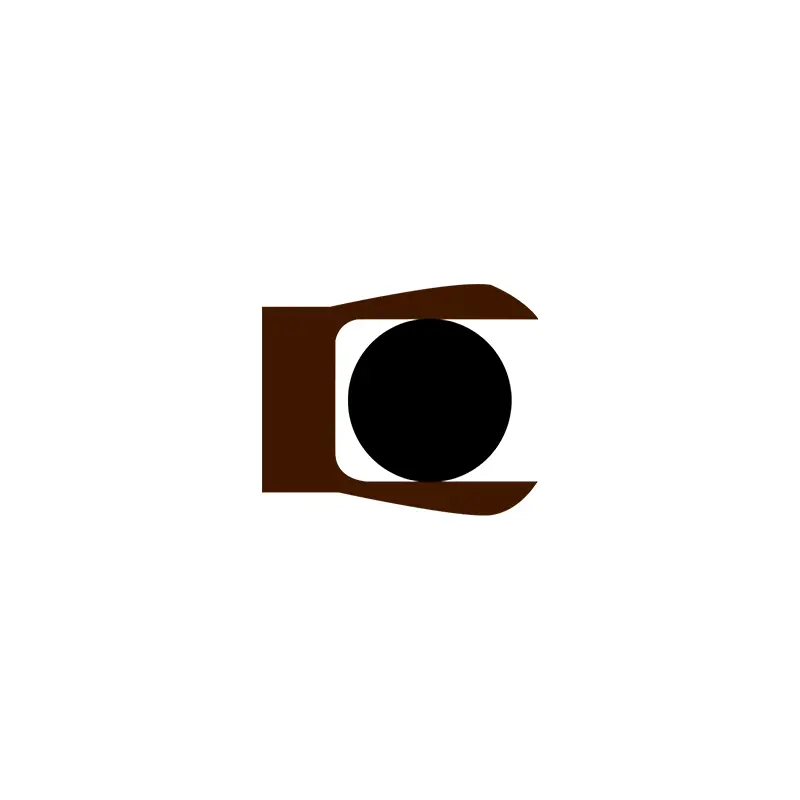

1। मिलान ओ-रिंग सामग्री हो सकती है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, E.C.

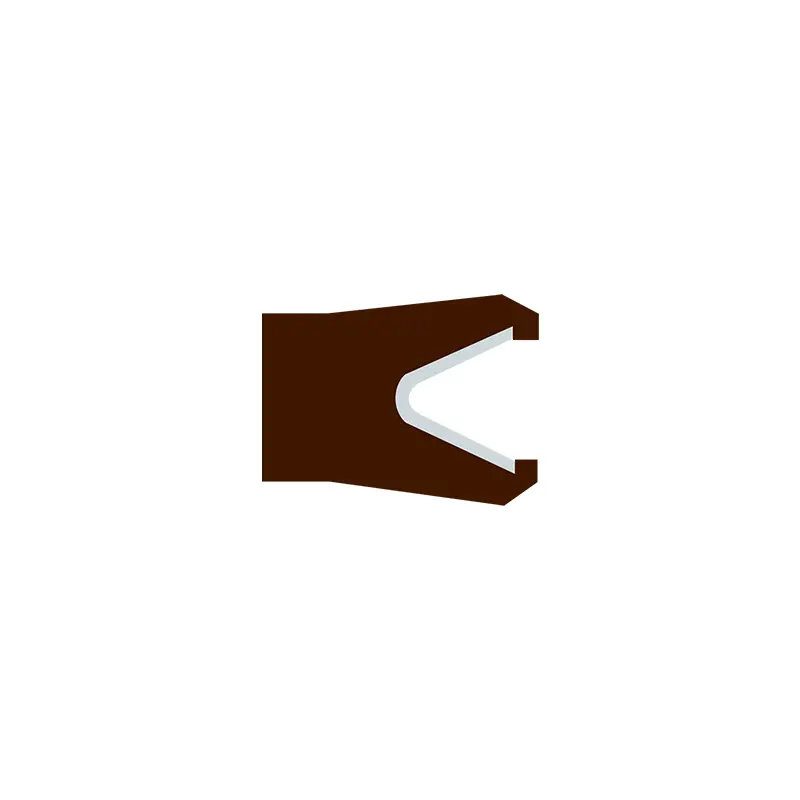

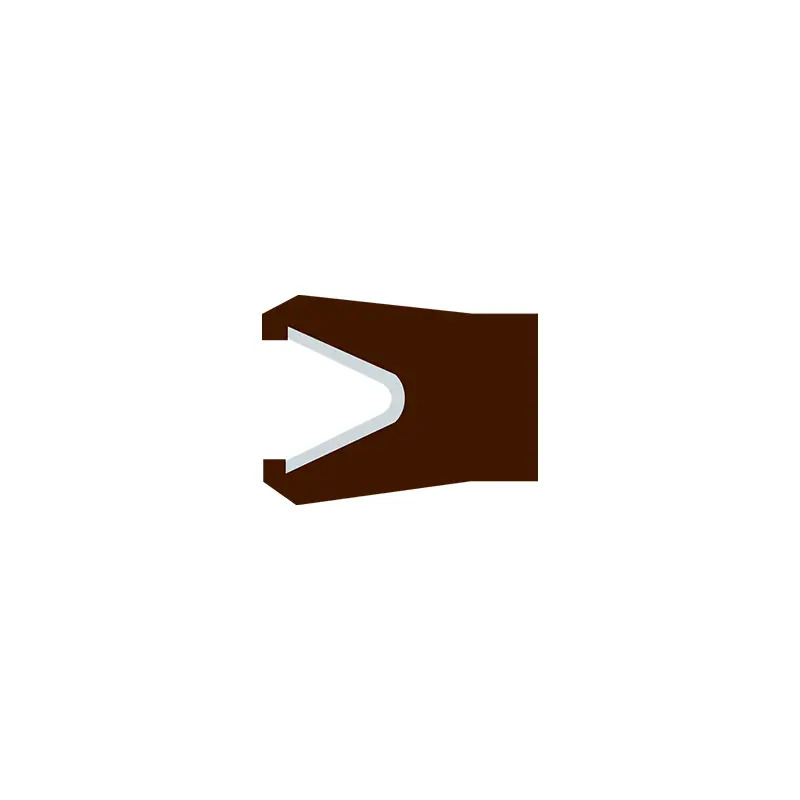

3। स्टेनलेस स्टील स्प्रिंग्स को ओ-आकार के स्प्रिंग्स और वी-आकार के स्प्रिंग्स से चुना जा सकता है।
आदेश देना उदाहरण
RC2876-40-PTFE4+V आंतरिक दबाव नाली का बाहरी व्यास 40 है, सीलिंग रिंग सामग्री PTFE4 है, और वसंत V- आकार का वसंत है
RC2876-B-40-PTFE4+R02 आंतरिक दबाव नाली का बाहरी व्यास 40 है, सीलिंग रिंग सामग्री PTFE4 है, और मिलान ओ-रिंग फ्लोरोरुबर है
नोट: यदि आप विस्तारित रेंज चुनते हैं, तो कृपया श्रृंखला संख्या का उपयोग करें।

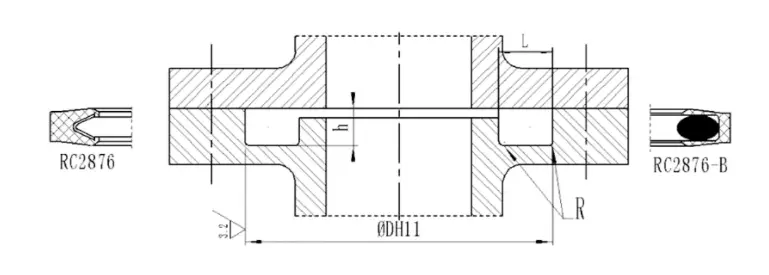

| क्रम संख्या | क्रम संख्या | मानक सीमा DH11 | विस्तारित सीमा DH11 | नाली की गहराई एच-0.05 | नाली चौड़ाई एल+0.2 | गोल कोनों आरमैक्स |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
लागू काम करने की स्थिति (सीमा मूल्य एक ही समय में प्रकट नहीं होना चाहिए)
| द प्रेशर एमपीए | स्पीड एम/एस | तापमान ℃ | मध्यम | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | सभी तरल पदार्थ, रसायन, गैसें |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1। मिलान ओ-रिंग सामग्री हो सकती है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, E.C.
3। स्टेनलेस स्टील स्प्रिंग्स को ओ-आकार के स्प्रिंग्स और वी-आकार के स्प्रिंग्स से चुना जा सकता है।
आदेश देना उदाहरण
RC2877-40-PTFE4+V बाहरी दबाव नाली का आंतरिक व्यास 40 है, सीलिंग रिंग सामग्री PTFE4 है, और स्टेनलेस स्टील स्प्रिंग एक वी-आकार का वसंत है
RC28777-B-40-PTFE4+R02 बाहरी दबाव नाली का आंतरिक व्यास 40 है, सीलिंग रिंग सामग्री PTFE4 है, और मिलान ओ-रिंग फ्लोरोरुबर है
नोट: यदि आप एक विस्तारित रेंज चुनते हैं, तो कृपया श्रृंखला संख्या का उपयोग करें।
| क्रम संख्या | क्रम संख्या | मानक सीमा D H11 | विस्तारित सीमा DH11 | नाली की गहराई एच-0.05 | नाली चौड़ाई एल+0.2 | गोल कोनों आरमैक्स |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC28777-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC28777-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC28777-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC28777-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC28777-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
