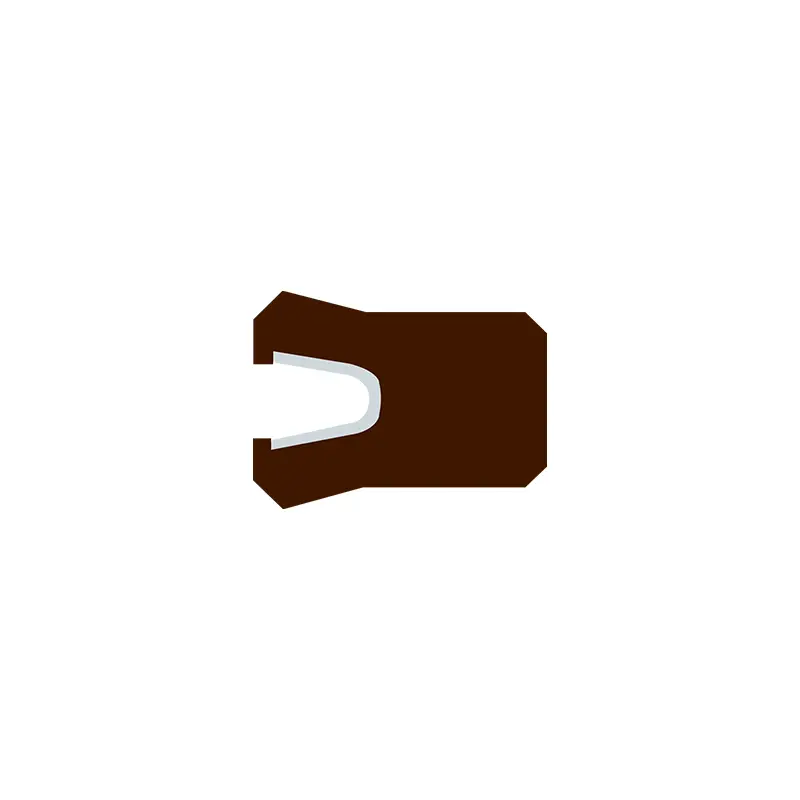

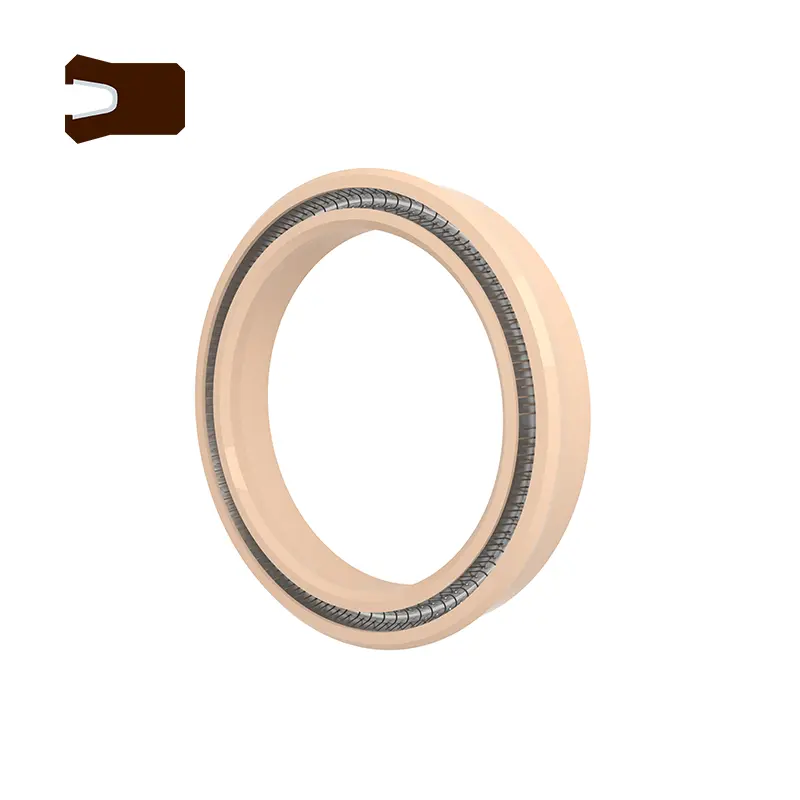

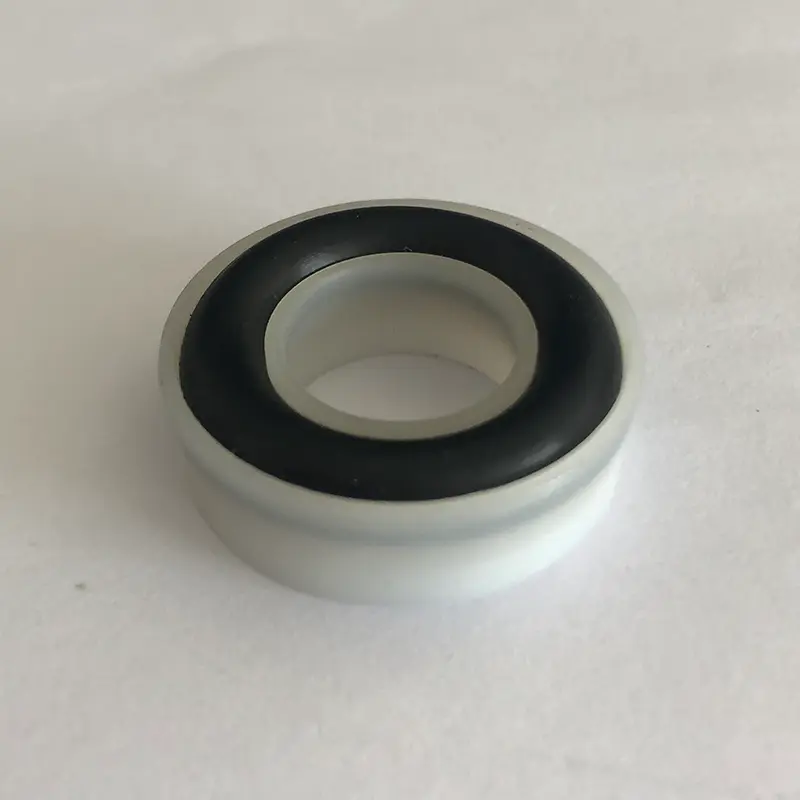

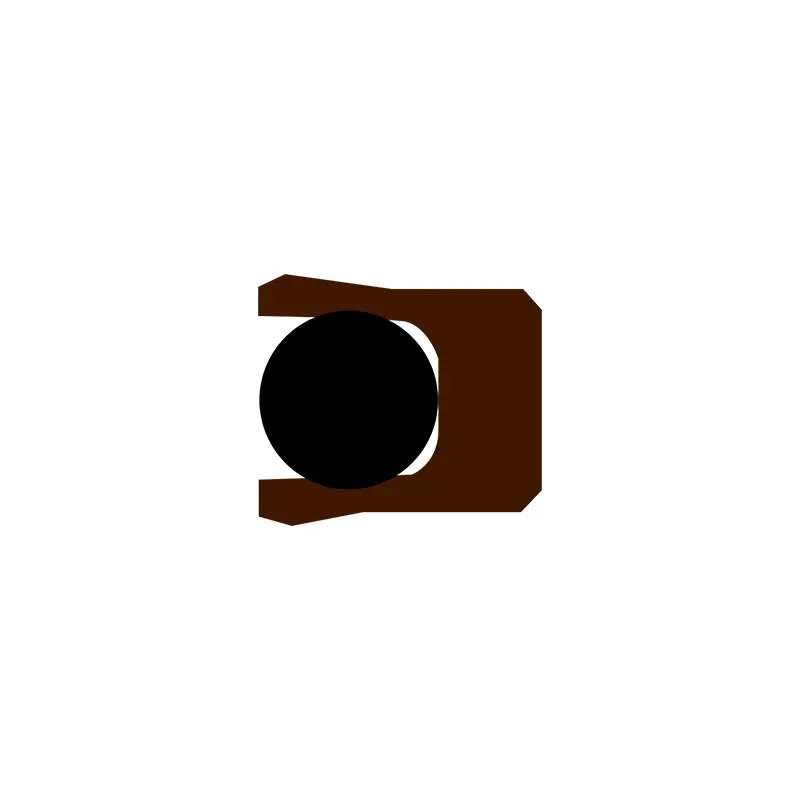

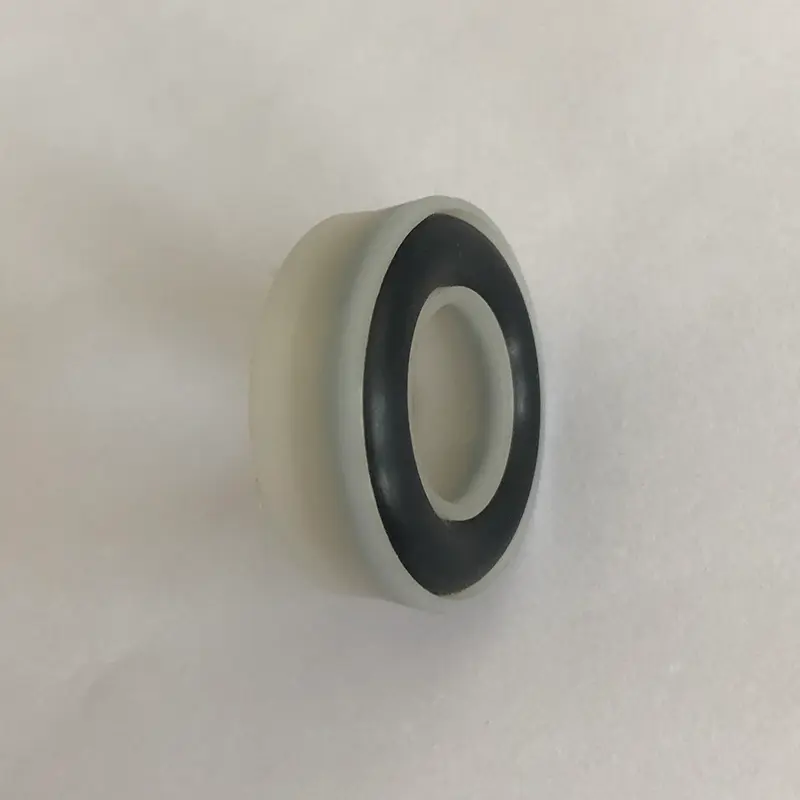

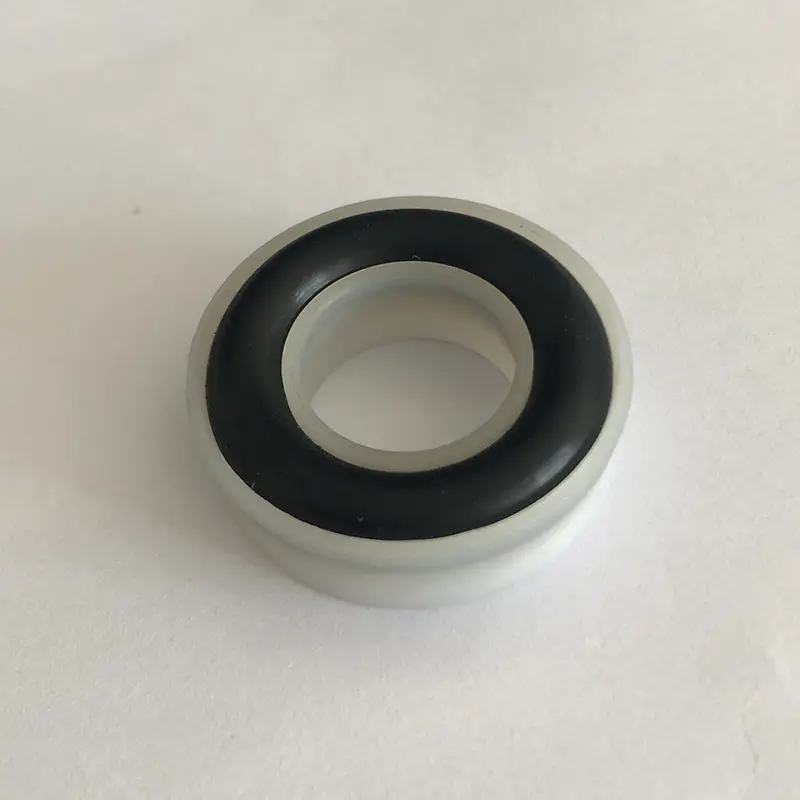

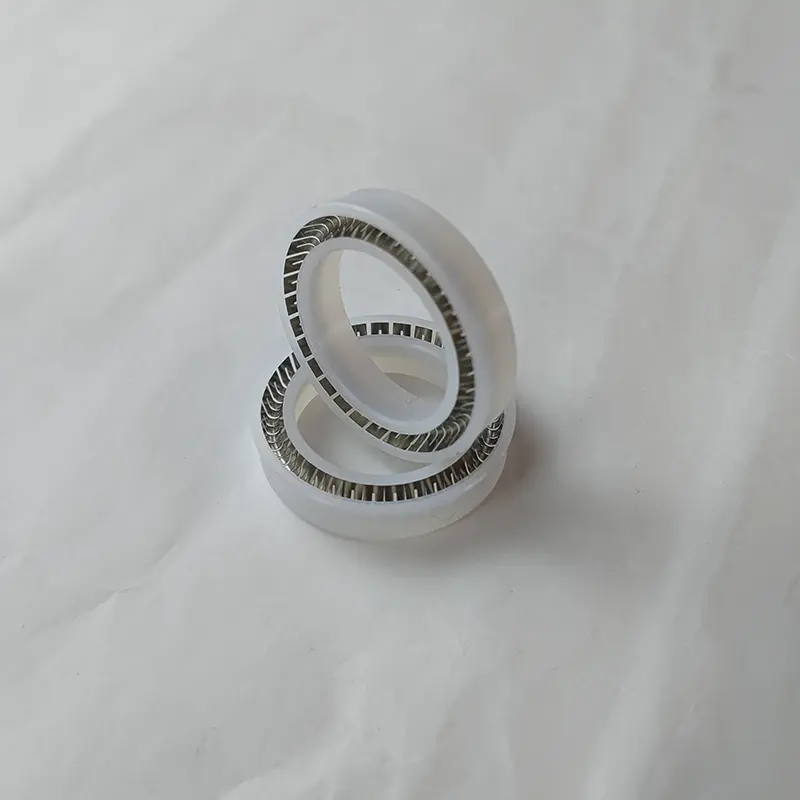

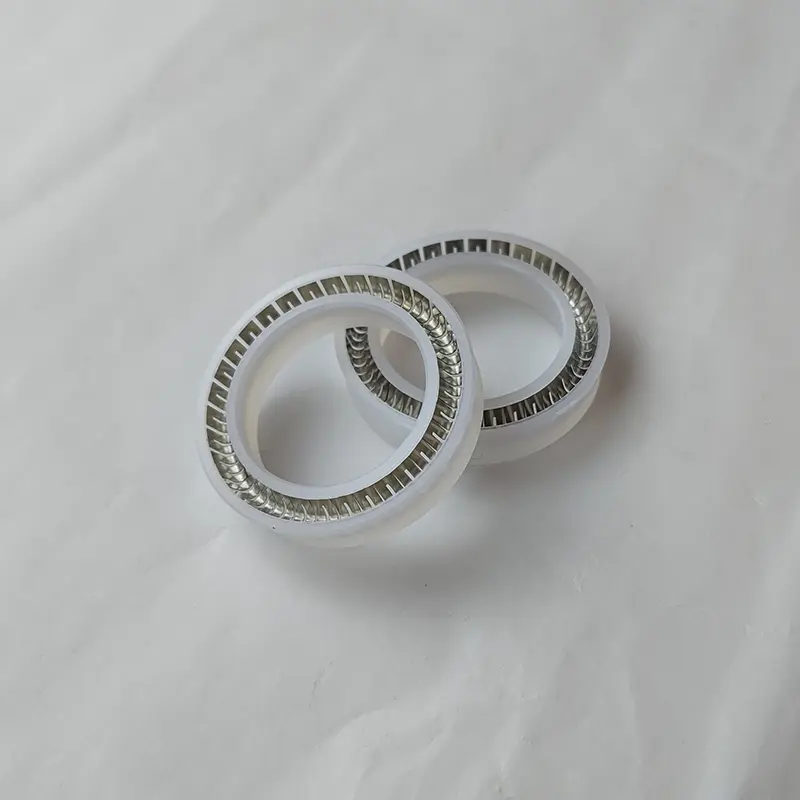

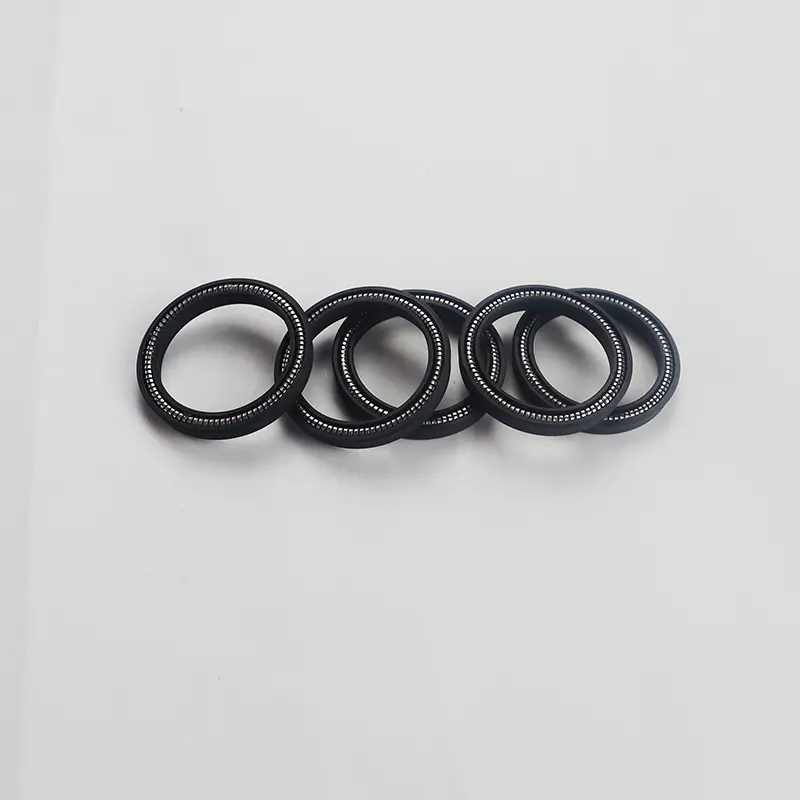

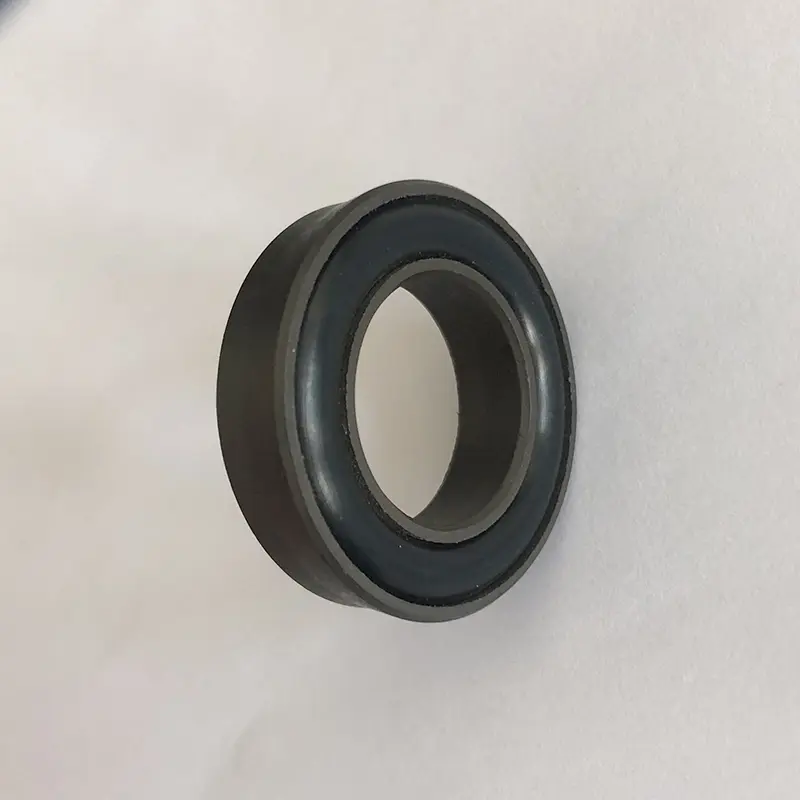

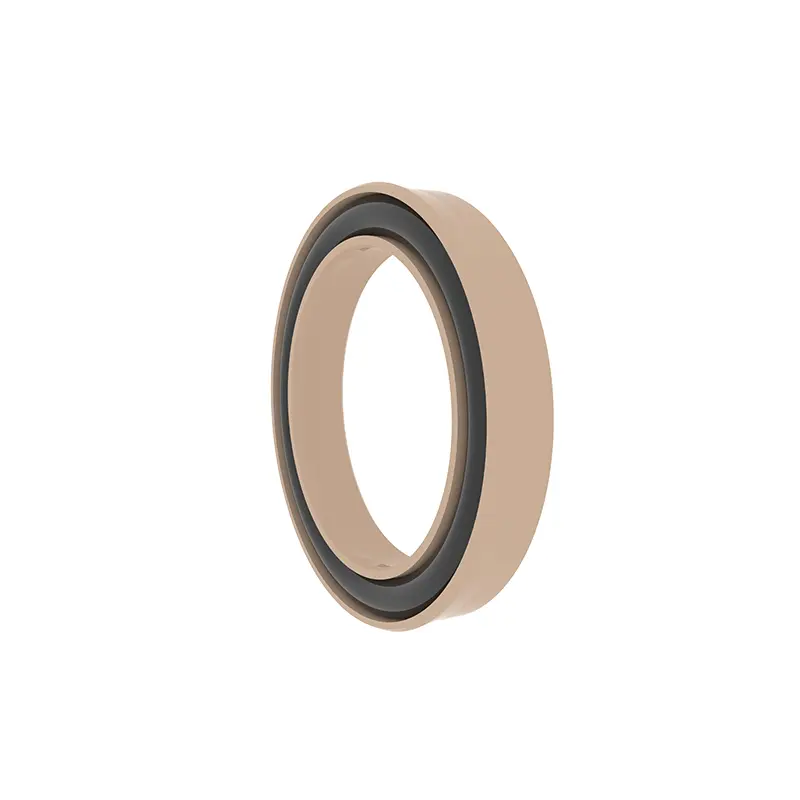

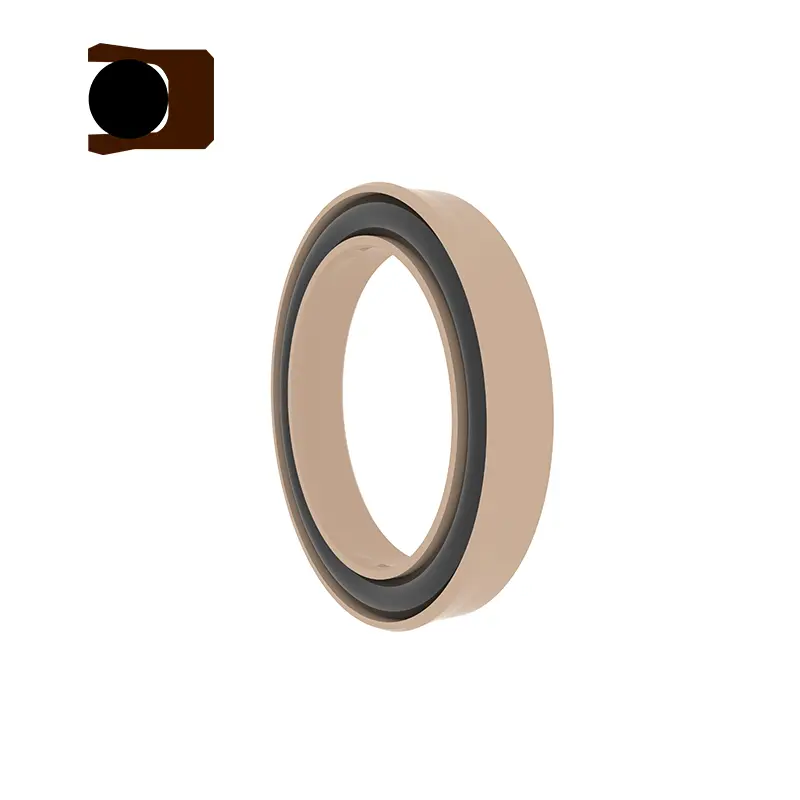

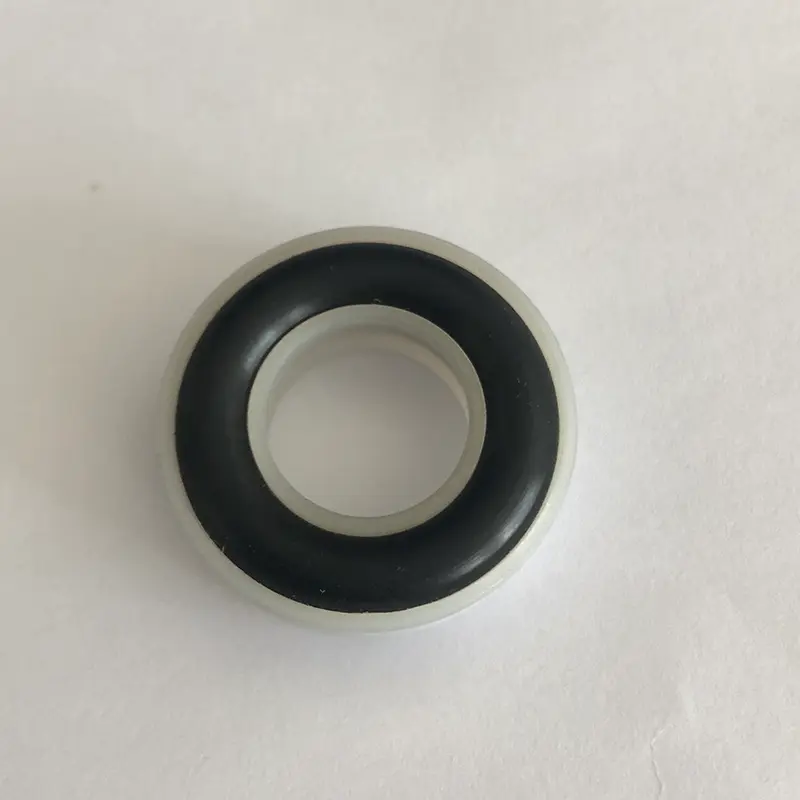

हमारा RC16 एक प्लग सील है, और RC16-B एक Y- आकार का संयोजन सील है। दोनों के खांचे समान हैं और इसे ML5514F और ISO3771 द्वारा निर्दिष्ट खांचे में स्थापित किया जा सकता है।

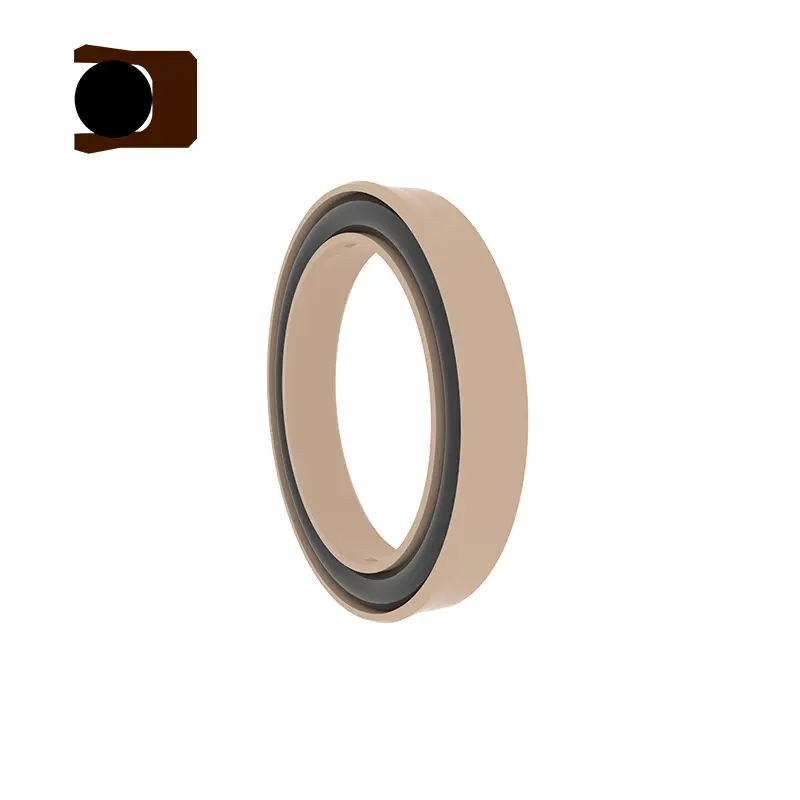

एक अन्य रेडियल स्प्रिंग एनर्जेटेड सील उत्पाद में, RC65 श्रृंखला, RC65 एक प्लग सील है, और RC65-B एक Y- आकार का संयोजन सील है। उनके पास एक ही ग्रूव डिज़ाइन भी है और इसे ML5514F और ISO3771 द्वारा निर्दिष्ट खांचे में स्थापित किया जा सकता है।

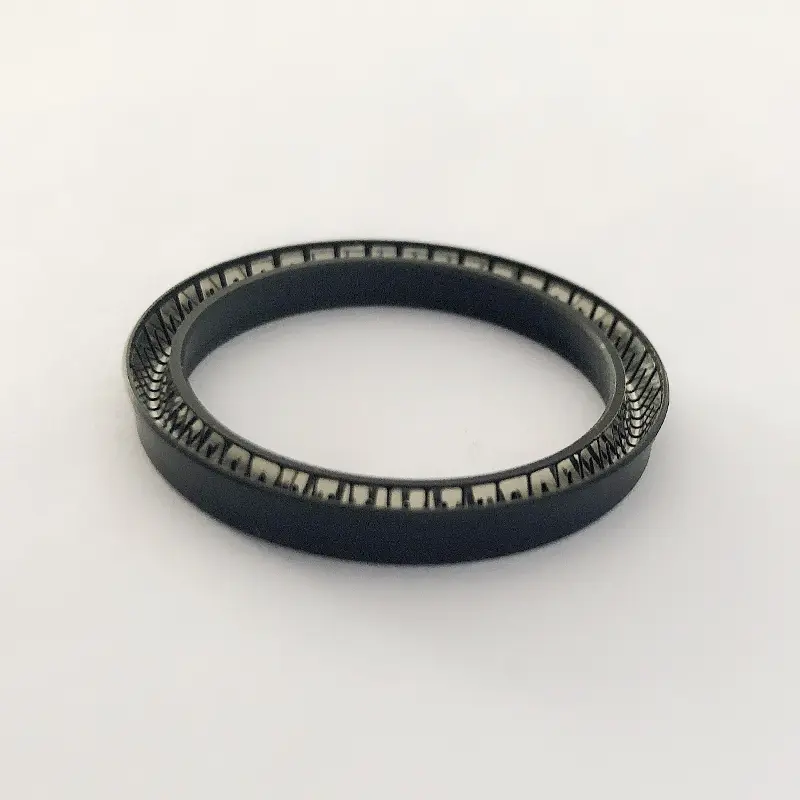

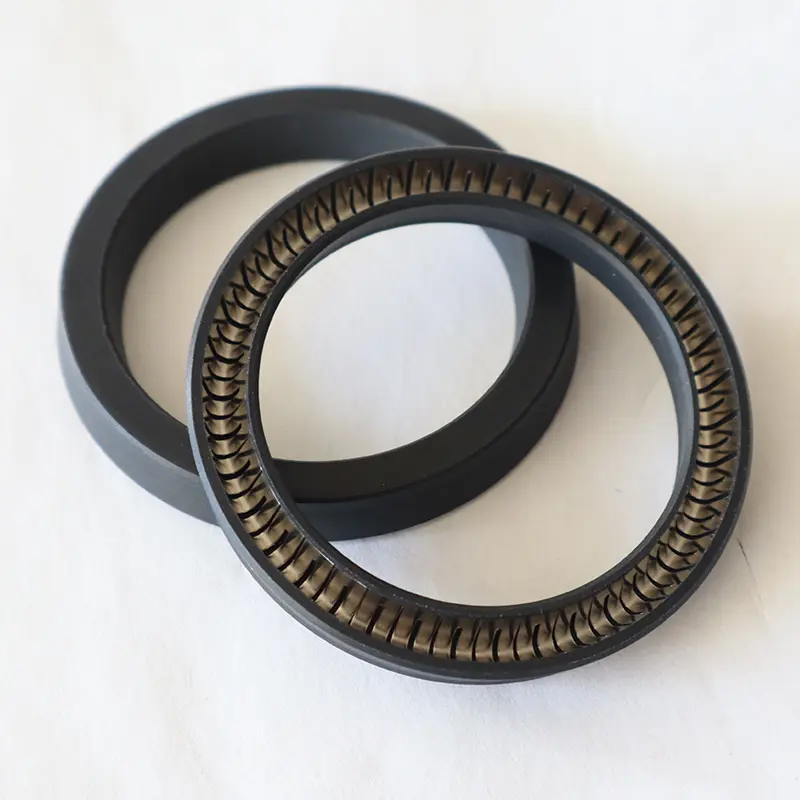

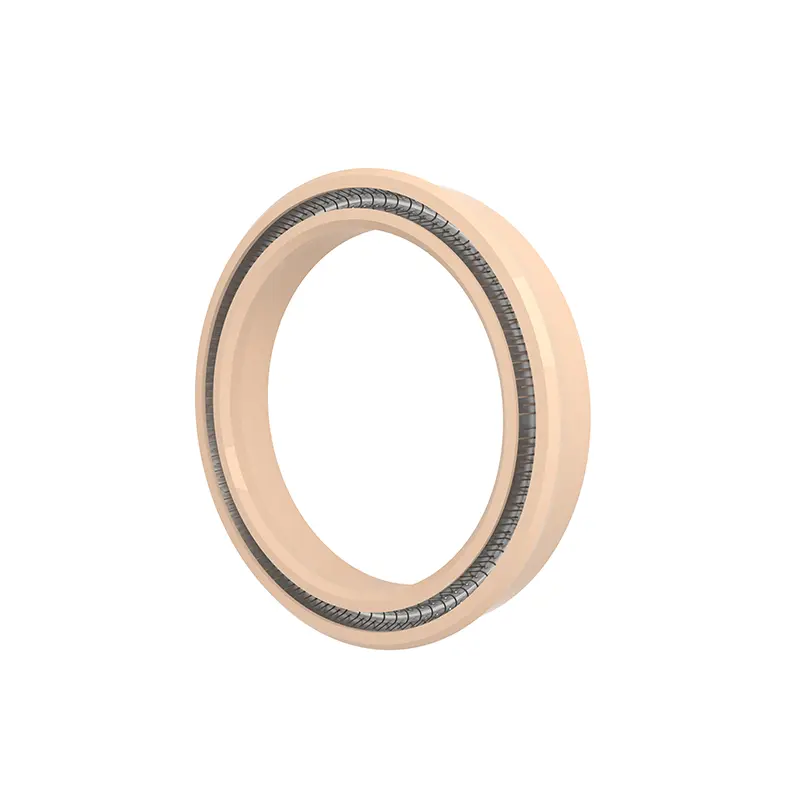

RC16 और RC65 प्लग सील स्टेनलेस स्टील स्प्रिंग्स और उच्च-कार्यात्मक प्लास्टिक से बने होते हैं। स्टेनलेस स्टील स्प्रिंग्स वी-आकार के स्प्रिंग्स और ओ-आकार के स्प्रिंग्स चुन सकते हैं। RC16-B और RC65-B का उपयोग करते समय, मिलान इलास्टोमर सामग्री का यथोचित चयन करना आवश्यक है।
रेडियल स्प्रिंग एनर्जाइज्ड सील के दोनों मॉडल में उच्च प्रदर्शन, विनिमेयता और व्यापक प्रयोज्यता है। वे कठोर कामकाजी परिस्थितियों और विशेष मीडिया वातावरण, जैसे रासायनिक, पेट्रोलियम, ऊर्जा और अन्य क्षेत्रों के तहत हाइड्रोलिक और वायवीय उपकरण सील करने के लिए उपयुक्त हैं। स्टेनलेस स्टील स्प्रिंग दीर्घकालिक सीलिंग प्रभाव सुनिश्चित करने के लिए एक स्थिर रेडियल बल प्रदान करता है, जबकि उच्च-प्रदर्शन प्लास्टिक और इलास्टोमेर सामग्री का संयोजन उच्च दबाव, उच्च गति और संक्षारक मीडिया के लिए उपयुक्त है। मानकीकृत नाली डिजाइन स्थापना और रखरखाव को सरल करता है और उपयोग की लागत को कम करता है।
उत्पाद सुविधाएँ और अनुप्रयोग:
रेडियल स्प्रिंग एनर्जाइज्ड सील की सामान्य विशेषताएं:
1। का उपयोग पारस्परिक, घूर्णन (स्विंगिंग) और स्टेटिक सीलिंग के लिए किया जा सकता है;
2। लगभग सभी तरल पदार्थ और रासायनिक मीडिया के लिए लागू;
3। उच्च और कम दबाव और वैक्यूम सीलिंग के लिए उत्कृष्ट सीलिंग प्रदर्शन;
4। कम घर्षण, छोटा शुरुआती प्रतिरोध, चिकनी आंदोलन, कोई रेंगना नहीं;
5। लंबे जीवन, तेल-मुक्त स्नेहन सील के लिए इस्तेमाल किया जा सकता है;
6। विभिन्न प्रकार की सामग्री तापमान और विभिन्न जटिल कार्य स्थितियों में तेजी से परिवर्तन के अनुकूल होने के लिए उपलब्ध है;
7। भोजन और दवा परिसंचरण के संपर्क में होने पर माध्यम को कोई प्रदूषण नहीं;
8। निष्फल किया जा सकता है, लगभग कोई भंडारण अवधि सीमा नहीं है।

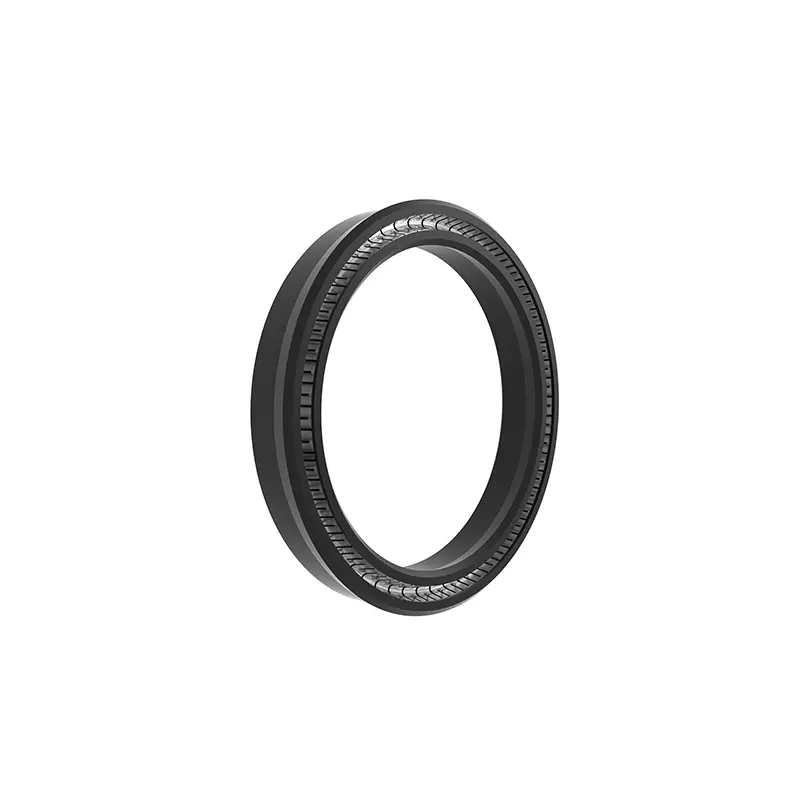

RC16
लागू कार्य की स्थिति
द प्रेशर एमपीए | स्पीड एम/एस | तापमान ℃ | मध्यम | ||
RC16 <40 | RC16-B <80 | <10 | RC16 -200 ~+250 | RC16 -B -35 ~+250 | लगभग सभी मीडिया |
सामग्री चयन
1। मिलान ओ-रिंग सामग्री हो सकती है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, E.C.
3। स्टेनलेस स्टील स्प्रिंग्स को ओ-आकार के स्प्रिंग्स और वी-आकार के स्प्रिंग्स से चुना जा सकता है।
आदेश देना उदाहरण
RC16-40-PTFE4+V SHAFT DIAMETER 40, सीलिंग रिंग सामग्री PTFE4 है, स्टेनलेस स्टील स्प्रिंग V- आकार का वसंत है
RC16-B-40-PTFE4+R02 SHAFT DIAMETER 40 है, सीलिंग रिंग सामग्री PTFE4 है, O-Ring का मिलान फ्लोरोरुबर है

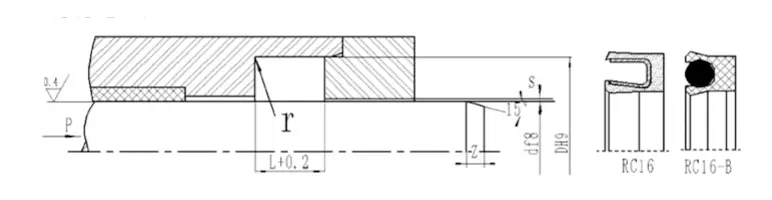

विनिर्देश पैरामीटर तालिका (पैरामीटर सीमा के भीतर कोई भी आकार उपलब्ध है)
DF8 | DH9 | L+0.2 | स्मैक्स (<20MPA) | स्मैक्स (<40MPA) | ज़मीन | आरमैक्स |
4 ~ 9.9 | डी+2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
10 ~ 19.9 | d+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
20 ~ 39.9 | d+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
40 ~ 119.9 | d+9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
120 ~ 1000 | d+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
पैन सील की स्थापना: आम तौर पर एक खुले खांचे का उपयोग करें, और एक बंद खांचे की स्थापना के लिए, पैन सील की स्थापना देखें।
विशिष्टता आकार तालिका (आवश्यक विनिर्देश इस तालिका में नहीं हैं, कृपया हमारी कंपनी से संपर्क करें, हम 1600 मिमी तक के उत्पादों की आपूर्ति कर सकते हैं।)

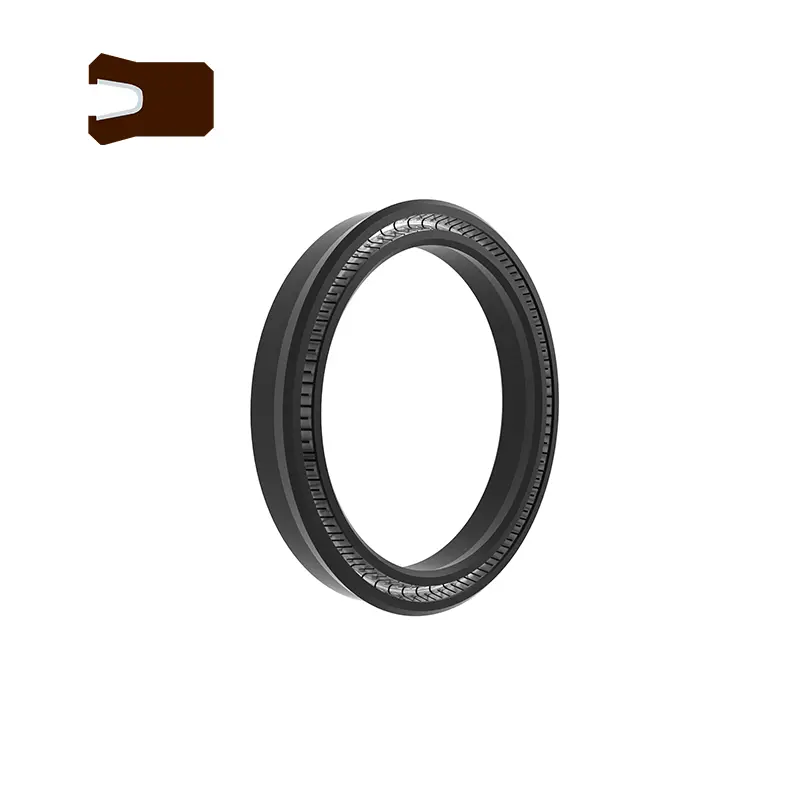

RC65
लागू कार्य की स्थिति
द प्रेशर एमपीए | स्पीड एम/एस | तापमान ℃ | मध्यम | ||
RC65 <40 | RC65-B <80 | <10 | RC65 -200 ~+250 | RC65 -B -35 ~+250 | लगभग सभी मीडिया |
1। मिलान ओ-रिंग सामग्री हो सकती है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरुबर (FKM), आदि।
2। सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, E.C.
3। स्टेनलेस स्टील स्प्रिंग्स को ओ-आकार के स्प्रिंग्स और वी-आकार के स्प्रिंग्स से चुना जा सकता है।
आदेश देना उदाहरण
RC65-40-PTFE4+V सिलेंडर व्यास 40, सीलिंग रिंग सामग्री PTFE4 है, स्टेनलेस स्टील स्प्रिंग V- आकार का वसंत है
RC65-B-40-PTFE4+R02 सिलेंडर व्यास 40 है, सीलिंग रिंग सामग्री PTFE4 है, ओ-रिंग का मिलान फ्लोरोरुबर है

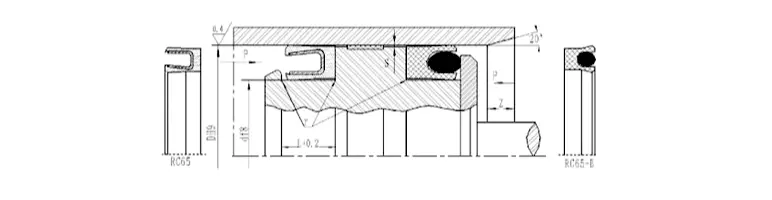

विनिर्देश पैरामीटर तालिका (पैरामीटर सीमा के भीतर कोई भी आकार उपलब्ध है)
DH9 | DF8 | L+0.2 | स्मैक्स (<20MPA) | स्मैक्स (<40MPA) | ज़मीन | आरमैक्स |
6 ~ 13.9 | D-2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
14 ~ 24.9 | D-4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
25 ~ 45.9 | D-6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
46 ~ 124.9 | डी -9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
125 ~ 999.9 | D-12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
