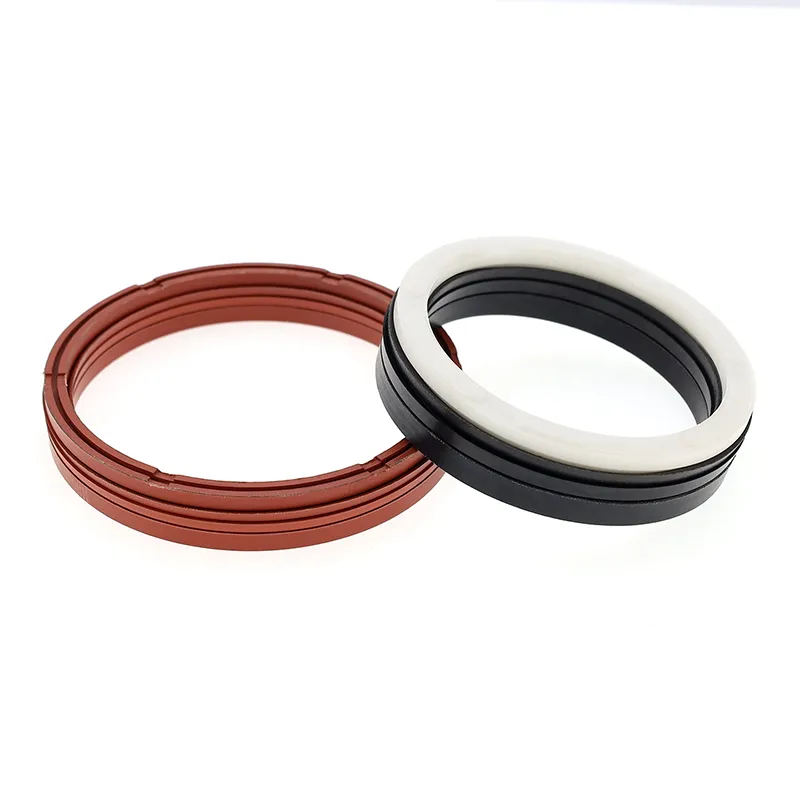

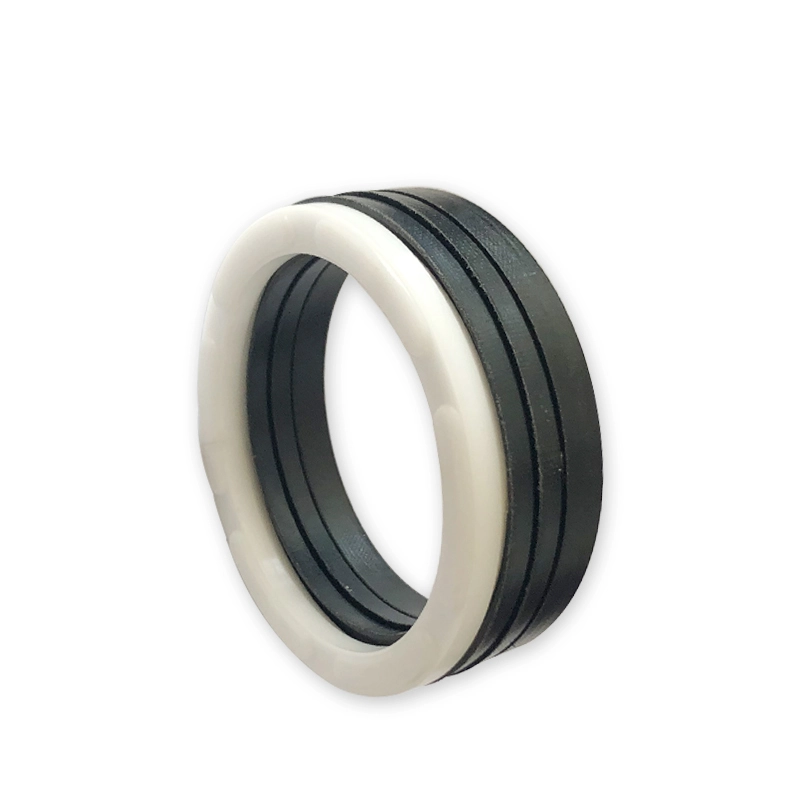

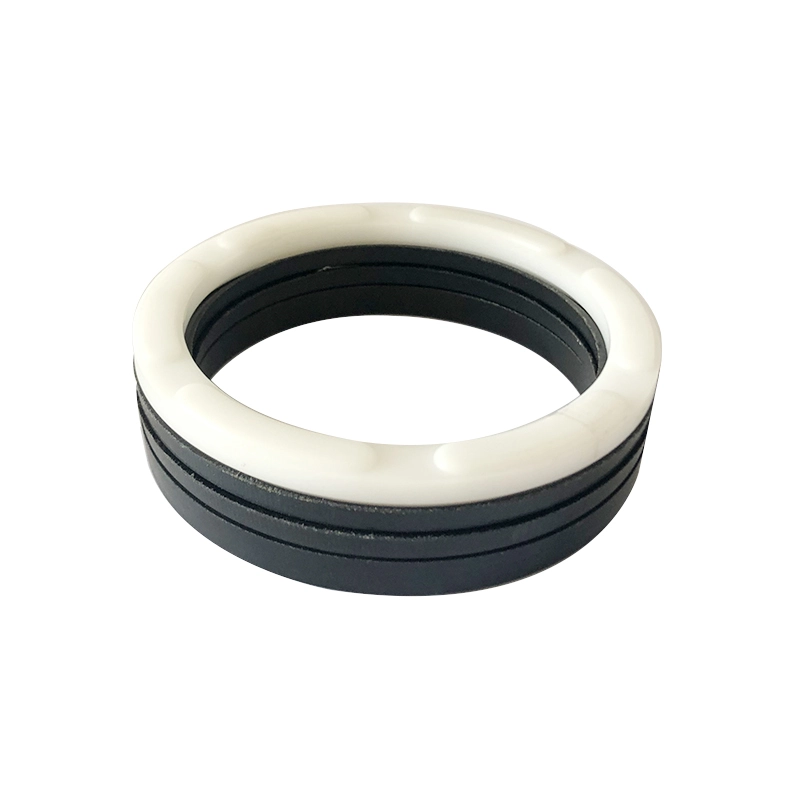

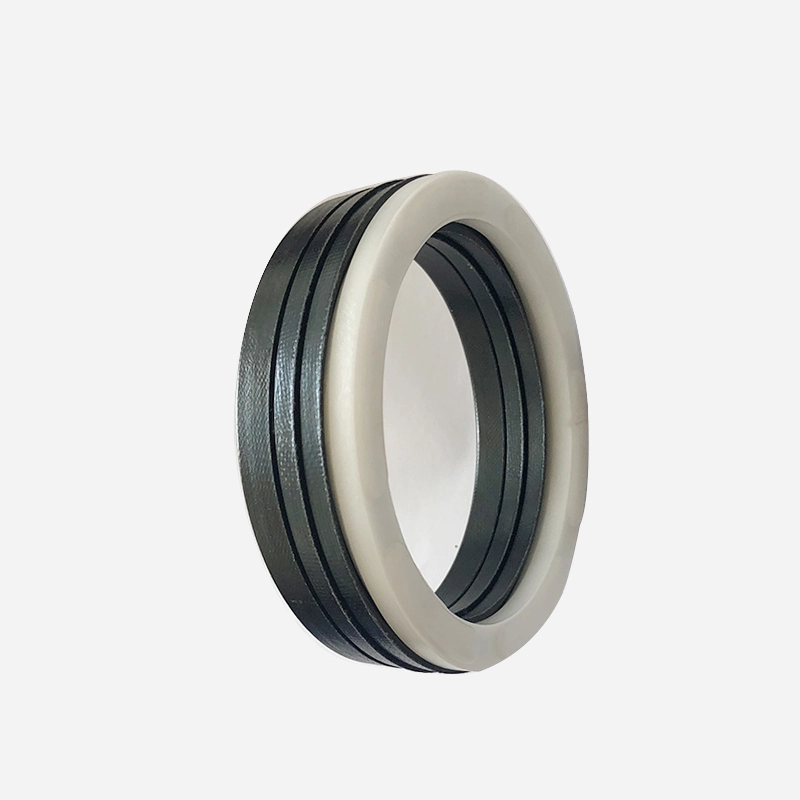

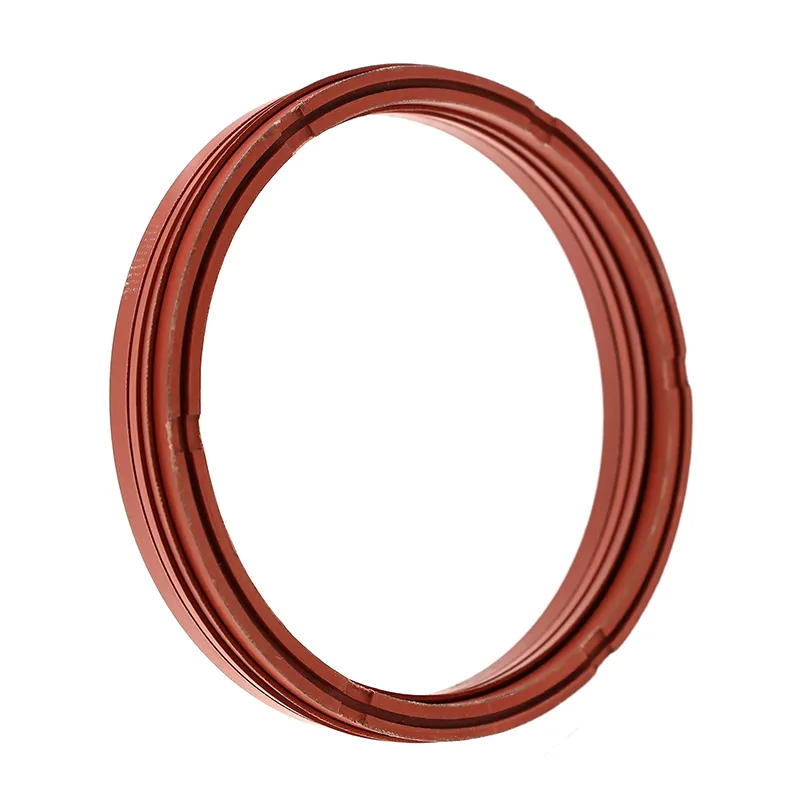

हेवी-ड्यूटी वी-सेट सील में वी-आकार की सीलिंग रिंग, एक संपीड़न रिंग और एक सपोर्ट रिंग का एक सेट होता है। यह प्रत्यागामी हाइड्रोलिक अनुप्रयोगों में यूनिडायरेक्शनल दबाव सीलिंग के लिए उपयुक्त है। स्थापना के दौरान सीलिंग सामग्री के अनुकूल ग्रीस लगाया जाना चाहिए। इसे अभिन्न (बंद) आवासों में स्थापित नहीं किया जा सकता है। इसे मध्यम और भारी भार अनुप्रयोगों में पिस्टन सीलिंग के लिए डिज़ाइन किया गया है।
1. सामग्रियों की एक विस्तृत श्रृंखला उपलब्ध है, जो विभिन्न अनुप्रयोगों के अनुरूप इष्टतम समायोजन की अनुमति देती है।
2. कठोर परिचालन स्थितियों में उपयोग के लिए उपयुक्त, लगभग सभी मीडिया और मांग वाली स्थितियों के अनुकूल।
3. लंबी सेवा जीवन, तेल मुक्त स्नेहन के लिए उपयुक्त (उपयुक्त सामग्री चयन के साथ)।
4. समायोज्य सीलिंग प्रदर्शन: अक्षीय आयाम को वी-रिंग्स को जोड़कर या हटाकर समायोजित किया जा सकता है।
5. खराब सीलिंग सतह गुणवत्ता के साथ भी प्रभावी।
|
दबाव एमपीए |
तापमान ℃ |
गति एम/एस |
मध्यम |
|||
|
≤60 |
-30~+100 (नाइट्राइल रबर या नाइट्राइल कपड़ा रबर) |
-20~+200 (फ्लोरोरबर या फ्लोरोरबर कपड़ा) |
-100~+260 (पीटीएफई) |
≤0.5 (रबर या कपड़ा-प्रबलित रबर) |
≤15 (पीटीएफई) |
लगभग सभी मीडिया (सामग्री का सही संयोजन चुनें) |
1. प्रेशर रिंग सामग्री: पीटीएफई, नाइट्राइल फैब्रिक, फ्लोरोरबर फैब्रिक, नायलॉन, पॉलीऑक्सीमेथिलीन
2. वी-रिंग सामग्री: पीटीएफई, नाइट्राइल रबर, नाइट्राइल फैब्रिक, फ्लोरोरबर, फ्लोरोरबर फैब्रिक
3. सपोर्ट रिंग सामग्री: नाइट्राइल फैब्रिक, फ्लोरोरबर फैब्रिक, नायलॉन, पॉलीऑक्सीमेथिलीन, पीटीएफई
|
नमूना |
सामग्री |
लागू सीमा |
सील |
|
आरसीईके-ए |
वी-रिंग: एनबीआर क्लॉथ, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर क्लॉथ/पीए/पीओएम/पीटीएफई |
सामान्य तापमान, उच्च दबाव |
अच्छा |
|
आरसीईके-बी |
वी-रिंग: एफकेएम क्लॉथ, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम क्लॉथ/पीटीएफई |
उच्च तापमान, उच्च दबाव |
अच्छा |
|
आरसीईके-सी |
वी-रिंग: एनबीआर, प्रेशर रिंग, सपोर्ट रिंग: एनबीआर क्लॉथ/पीए/पीओएम/पीटीएफई |
सामान्य तापमान, मध्यम और निम्न दबाव |
उत्कृष्ट |
|
आरसीईके-डी |
वी-रिंग: एफकेएम, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम क्लॉथ/पीटीएफई |
उच्च तापमान, मध्यम और निम्न दबाव |
उत्कृष्ट |
|
आरसीईके-ई |
वी-रिंग: एनबीआर और एनबीआर कपड़ा संयोजन, दबाव रिंग, समर्थन रिंग: एनबीआर कपड़ा/पीए/पीओएम/पीटीएफई |
सामान्य तापमान, मध्यम और उच्च दबाव |
उत्कृष्ट |
|
आरसीईके-एफ |
वी-रिंग: एफकेएम और एफकेएम क्लॉथ कॉम्बिनेशन, प्रेशर रिंग, सपोर्ट रिंग: एफकेएम क्लॉथ/पीटीएफई |
उच्च तापमान, मध्यम और उच्च दबाव |
उत्कृष्ट |
|
आरसीईके-जी |
वी-रिंग, प्रेशर रिंग, सपोर्ट रिंग: PTFE1/PTFE2/PTFE3/PTFE4 |
उच्च तापमान और उच्च दबाव संक्षारक मीडिया |
गोरा |
|
आरसीईके-एच |
वी-रिंग: पीयू, प्रेशर रिंग, सपोर्ट रिंग: पीयू/पीए/पीओएम/पीटीएफई |
सामान्य तापमान, मध्यम और उच्च दबाव |
उत्कृष्ट |
|

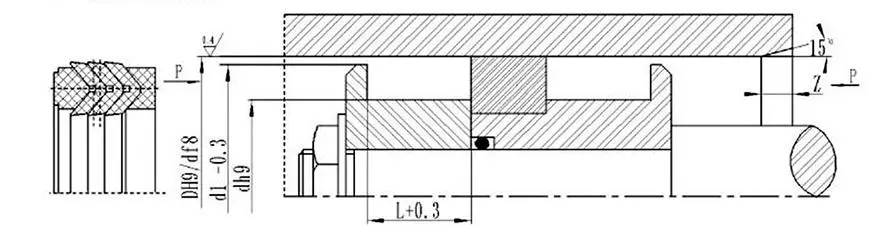

ऑर्डर मॉडल RCEK-A-120×95x25.3 मॉडल-सिलेंडर व्यास x नाली नीचे व्यास x नाली चौड़ाई |
|||
