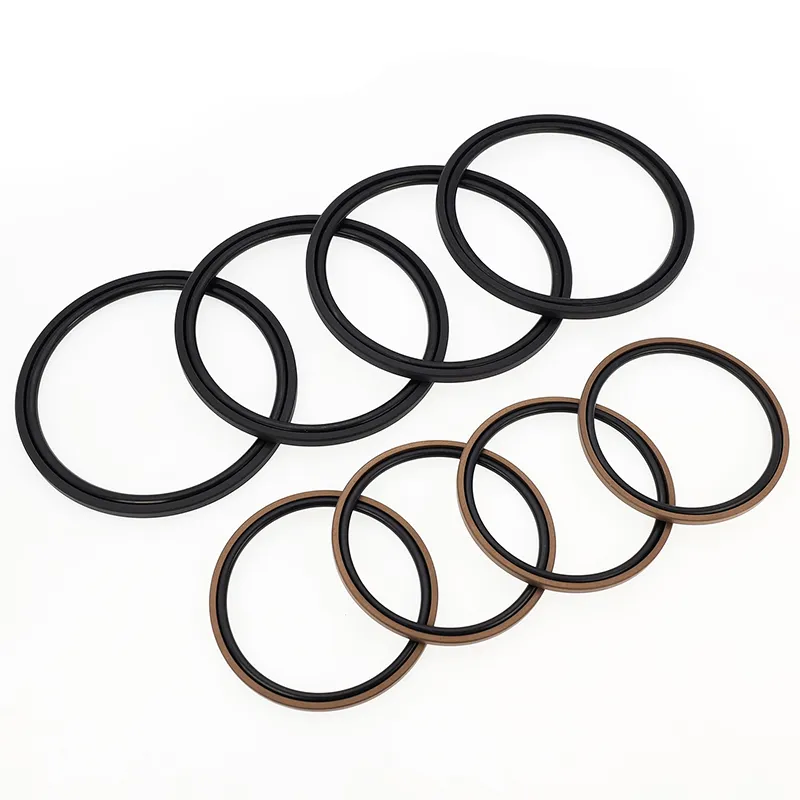

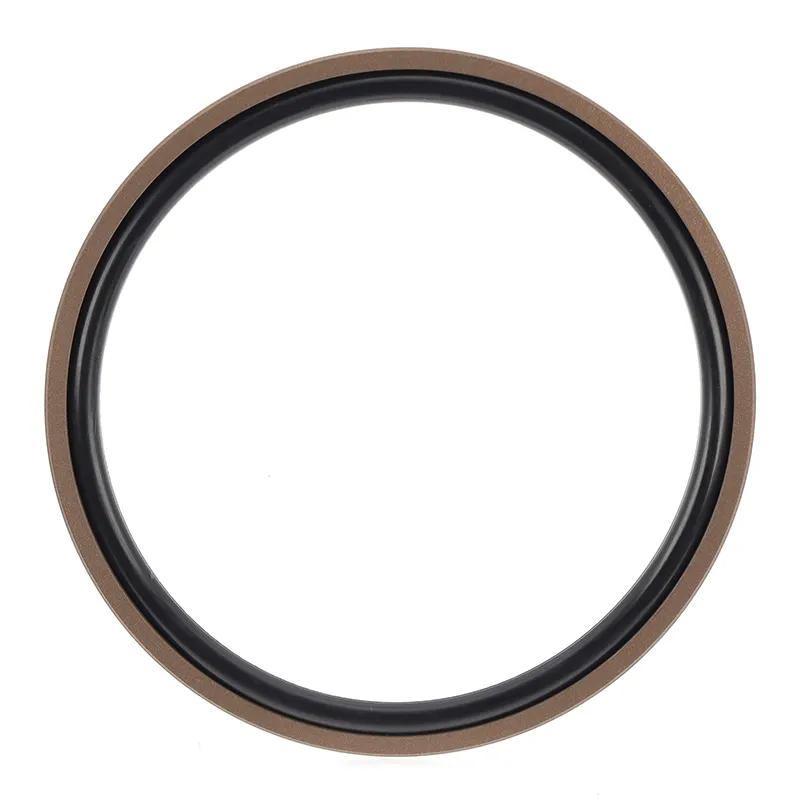

पिस्टन (बोर) के लिए वर्गाकार संयोजन सील (ग्लाइड रिंग सील) में एक पीटीएफई से भरी आयताकार सीलिंग रिंग और एक ओ-रिंग होती है। यह प्रत्यागामी हाइड्रोलिक गति में द्विदिश दबाव सीलिंग के लिए उपयुक्त है। ओ-रिंग रेडियल बल प्रदान करती है और सील रिंग के घिसाव की भरपाई करती है। इसका उपयोग आमतौर पर गाइड रिंग के साथ संयोजन में किया जाता है। 30 मिमी से कम व्यास वाले सिलेंडर के लिए, एक विभाजित (खुली) नाली डिजाइन का उपयोग किया जाना चाहिए।
1. कम घर्षण, कम प्रारंभिक प्रतिरोध, सुचारू गति, समान गतिशील और स्थैतिक घर्षण, और कोई रेंगना नहीं;
2. दबाव और कठोर परिस्थितियों में उच्च दबाव स्थिरता;
3. लंबे जीवन, तेल मुक्त स्नेहन के लिए उपयुक्त;
4. पानी जैसे कम-चिपचिपाहट वाले मीडिया को सील करने के लिए उपयुक्त।
|
दबाव एमपीए |
तापमान ℃ |
गति एम/एस |
मध्यम |
|
≤60 |
-35~+100 (ओ-रिंग एनबीआर) |
≤6 |
खनिज आधारित हाइड्रोलिक तेल, ज्वाला मंदक द्रव (एचएफए/एचएफबी), पानी, आदि। |
|
-20~+200 (ओ-रिंग एफकेएम) |
1. उपलब्ध ओ-रिंग सामग्री: R01 नाइट्राइल-ब्यूटाडीन रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: मानक सामग्री: PTFE3; अन्य उपलब्ध सामग्रियों में PTFE2, PTFE4, और PU शामिल हैं।
ऑर्डरिंग मॉडल: RC61-40x29x4.2-PTFE3-R01; ऑर्डरिंग मॉडल: RC61-B-40x29x4.2-PTFE3-R02
आरसी61 - ग्लाइड रिंग; आरसी61-बी - होल सील; DxdxL - सामग्री कोड
