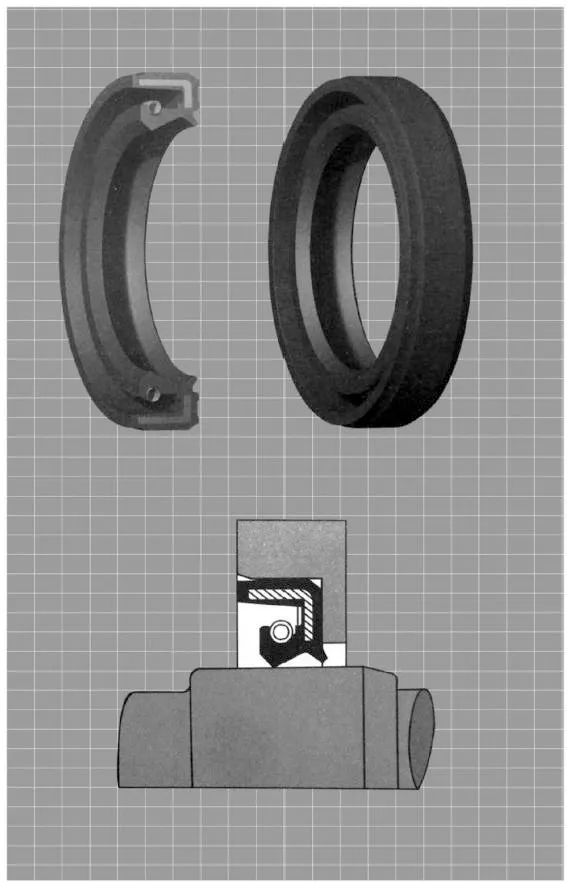

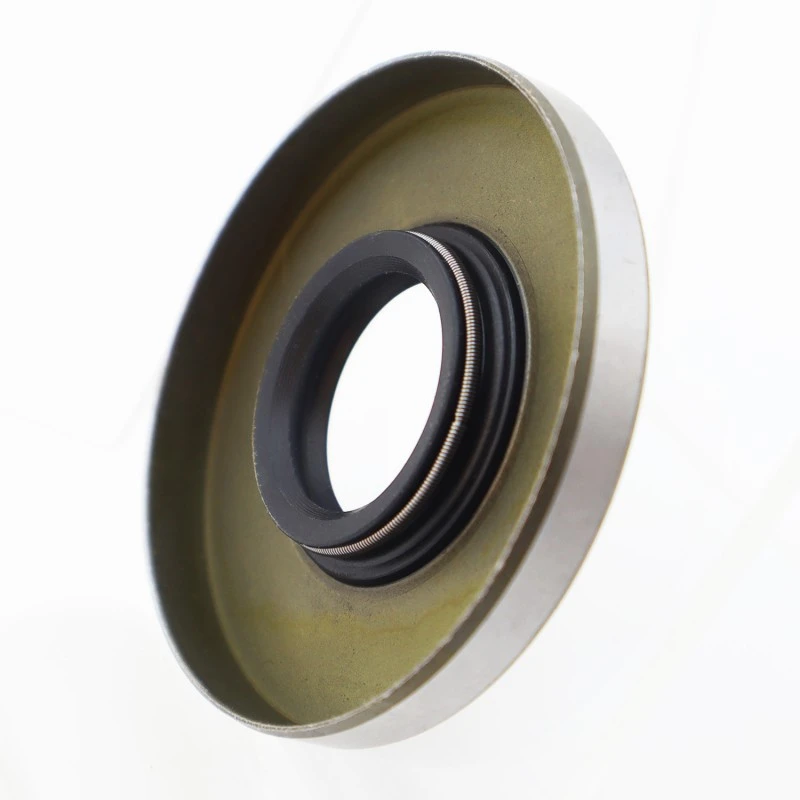

एक कंकाल तेल सील में तीन भाग होते हैं: एक सीलिंग बॉडी, एक मजबूत कंकाल, और एक स्वयं-कसने वाला हेलिकल स्प्रिंग। स्थान के आधार पर सीलिंग बॉडी को नीचे, कमर, कटिंग एज और सीलिंग लिप में विभाजित किया गया है। आमतौर पर, अपनी स्वतंत्र अवस्था में, कंकाल तेल सील का आंतरिक व्यास शाफ्ट व्यास से छोटा होता है, जो एक निश्चित "हस्तक्षेप फिट" प्रदर्शित करता है।
इसलिए, जब तेल सील को सील सीट और शाफ्ट में डाला जाता है, तो सील काटने वाले किनारे की लोच और स्वयं-कसने वाले हेलिकल स्प्रिंग का संकुचन बल शाफ्ट पर एक रेडियल क्लैंपिंग बल उत्पन्न करता है, जिसके परिणामस्वरूप इष्टतम सीलिंग प्रदर्शन होता है।
सामग्री
एनबीआर (नाइट्राइल ब्यूटाडीन रबर)
मध्यम
आधारित हाइड्रोलिक तेल
परिचालन तापमान
-25°C से +100°C
रफ़्तार
-
परिचालन दाब
0.3 एमपीए
सामग्री कठोरता
-
|

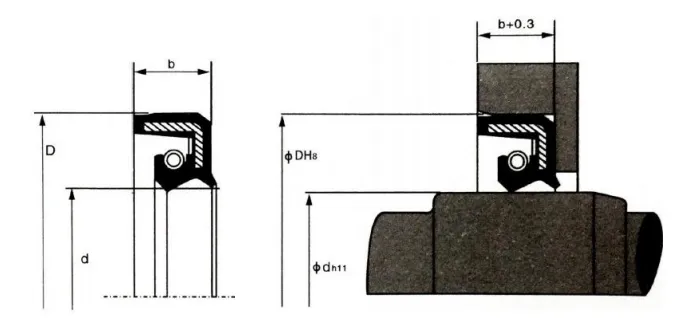

नमूना |
d |
D |
b |
ऑर्डर मॉडल |
|
आरसीटीसीवी |
7 |
20 |
7 |
आरसीटीसीवी-7 |
|
आरसीटीसीवी |
8 |
18 |
7 |
आरसीटीसीवी-8 |
|
आरसीटीसीवी |
8 |
22 |
7 |
आरसीटीसीवी-8ए |
|
आरसीटीसीवी |
10 |
25 |
7 |
आरसीटीसीवी-10 |
|
आरसीटीसीवी |
12 |
25 |
7 |
आरसीटीसीवी-12 |
|
आरसीटीसीवी |
13 |
28 |
7 |
आरसीटीसीवी-13 |
|
आरसीटीसीवी |
14 |
28 |
7 |
आरसीटीसीवी-14 |
|
आरसीटीसीवी |
15 |
30 |
7 |
आरसीटीसीवी-15 |
|
आरसीटीसीवी |
16 |
30 |
7 |
आरसीटीसीवी-16 |
|
आरसीटीसीवी |
17 |
35 |
8 |
आरसीटीसीवी-17 |
|
आरसीटीसीवी |
18 |
35 |
8 |
आरसीटीसीवी-18 |
|
आरसीटीसीवी |
19 |
35 |
8 |
आरसीटीसीवी-19 |
|
आरसीटीसीवी |
20 |
32 |
8 |
आरसीटीसीवी-20 |
|
आरसीटीसीवी |
20 |
40 |
11 |
आरसीटीसीवी-20ए |
|
आरसीटीसीवी |
22 |
35 |
8 |
आरसीटीसीवी-22 |
|
आरसीटीसीवी |
22 |
42 |
11 |
आरसीटीसीवी-22ए |
|
आरसीटीसीवी |
23 |
42 |
11 |
आरसीटीसीवी-23 |
|
आरसीटीसीवी |
24 |
40 |
8 |
आरसीटीसीवी-24 |
|
आरसीटीसीवी |
25 |
40 |
8 |
आरसीटीसीवी-25 |
|
आरसीटीसीवी |
25 |
45 |
11 |
आरसीटीसीवी-25ए |
|
आरसीटीसीवी |
26 |
42 |
8 |
आरसीटीसीवी-26 |
|
आरसीटीसीवी |
27 |
47 |
11 |
आरसीटीसीवी-27 |
|
आरसीटीसीवी |
28 |
48 |
11 |
आरसीटीसीवी-28 |
|
आरसीटीसीवी |
30 |
42 |
7 |
आरसीटीसीवी-30 |
|
आरसीटीसीवी |
30 |
50 |
11 |
आरसीटीसीवी-30ए |
|
आरसीटीसीवी |
32 |
52 |
11 |
आरसीटीसीवी-32 |
|
आरसीटीसीवी |
34 |
54 |
11 |
आरसीटीसीवी-34 |
|
आरसीटीसीवी |
35 |
55 |
11 |
आरसीटीसीवी-35 |
|
आरसीटीसीवी |
38 |
58 |
11 |
आरसीटीसीवी-38 |
|
आरसीटीसीवी |
40 |
62 |
11 |
आरसीटीसीवी-40 |
|
आरसीटीसीवी |
42 |
65 |
12 |
आरसीटीसीवी-42 |
|
आरसीटीसीवी |
45 |
68 |
12 |
आरसीटीसीवी-45 |
|
आरसीटीसीवी |
48 |
70 |
12 |
आरसीटीसीवी-48 |
|
आरसीटीसीवी |
50 |
72 |
12 |
आरसीटीसीवी-50 |
|
आरसीटीसीवी |
52 |
75 |
12 |
आरसीटीसीवी-52 |
|
आरसीटीसीवी |
55 |
78 |
12 |
आरसीटीसीवी-55 |
|
आरसीटीसीवी |
58 |
80 |
12 |
आरसीटीसीवी-58 |
|
आरसीटीसीवी |
60 |
82 |
12 |
आरसीटीसीवी-60 |
|
आरसीटीसीवी |
62 |
85 |
12 |
आरसीटीसीवी-62 |

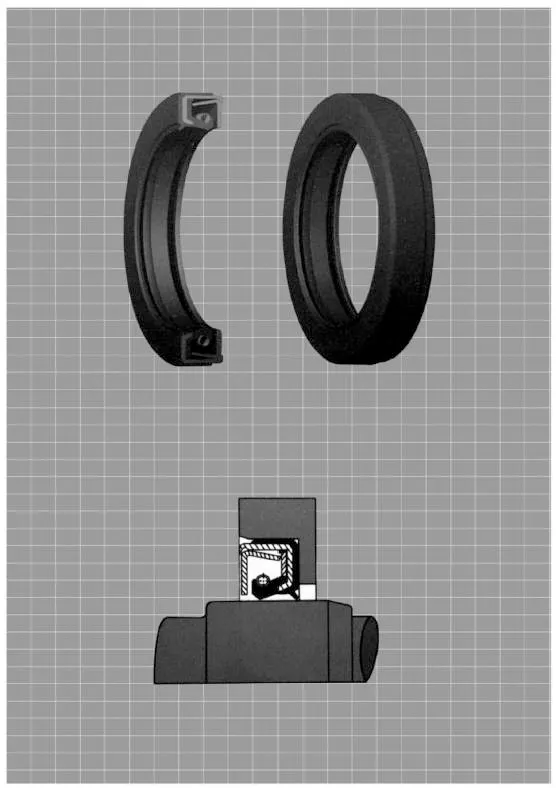

आरसीटीसीएन डबल-लिप हाई-प्रेशर ऑयल सील
अवलोकन: समग्र दबाव प्रतिरोधी कंकाल डिजाइन होंठ विरूपण को कम करता है, जिससे यह दबाव वाले अनुप्रयोगों में घूर्णन शाफ्ट को सील करने के लिए उपयुक्त हो जाता है।
सामग्री: एनबीआर (नाइट्राइल ब्यूटाडाइन रबर)
मीडिया: पेट्रोलियम आधारित हाइड्रोलिक तेल
ऑपरेटिंग तापमान (डिग्री सेल्सियस): -25 से +100
रफ़्तार: -
परिचालन दबाव: 1 एमपीए
सामग्री की कठोरता:-
रुइचेन क्यों चुनें?
व्यापक परीक्षण प्रणाली: हमारे पास एक व्यापक सामग्री और उत्पाद परीक्षण प्रयोगशाला है, जिसमें शामिल हैं:
● सामग्री यांत्रिक संपत्ति परीक्षण (तन्यता परीक्षण मशीन, आदि)।
● हाइड्रोलिक सील प्रदर्शन, जीवनकाल और रोटरी सील के लिए समर्पित परीक्षण बेंच।
● उच्च दबाव सील के लिए विशेष परीक्षण क्षमताएं, 200 एमपीए से अधिक दबाव पर प्रारंभिक प्रतिरोध, प्रदर्शन और स्थायित्व परीक्षण करने में सक्षम।
आधिकारिक योग्यताएं और सम्मान: हम एक राष्ट्रीय उच्च तकनीक उद्यम और एक प्रांतीय स्तर के "विशिष्ट, परिष्कृत और अभिनव" उद्यम हैं, जिसके पास 40 से अधिक राष्ट्रीय पेटेंट (कई आविष्कार पेटेंट सहित) हैं।
उद्योग योगदान: हम चीन हाइड्रोलिक और न्यूमेटिक सील्स इंडस्ट्री एसोसिएशन के सदस्य हैं और उद्योग में एक बोली इकाई के रूप में सेवा करते हुए, राष्ट्रीय मानकों के प्रारूपण में भाग लेते हैं।
