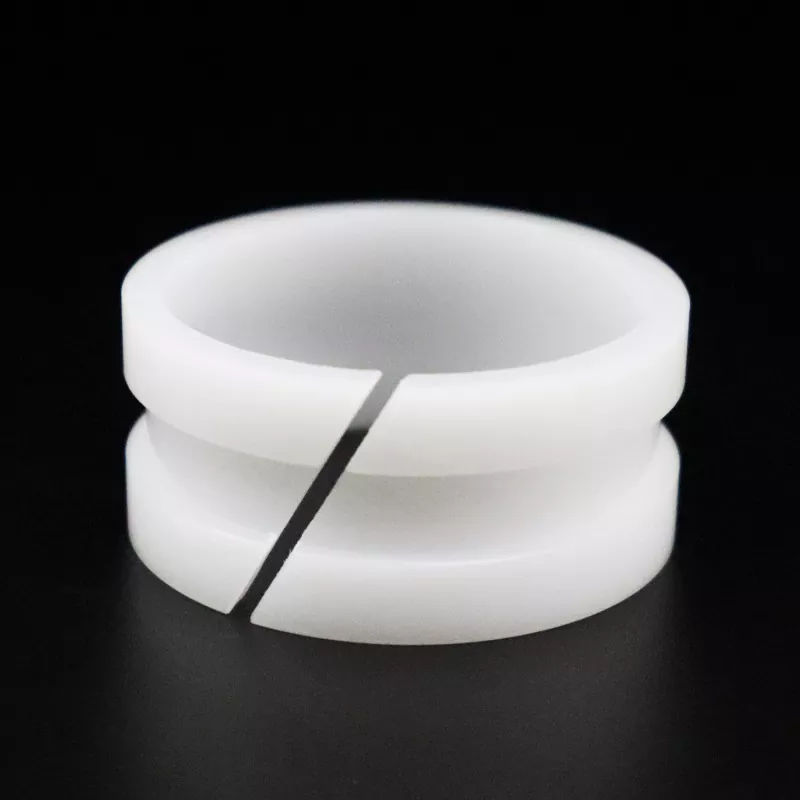

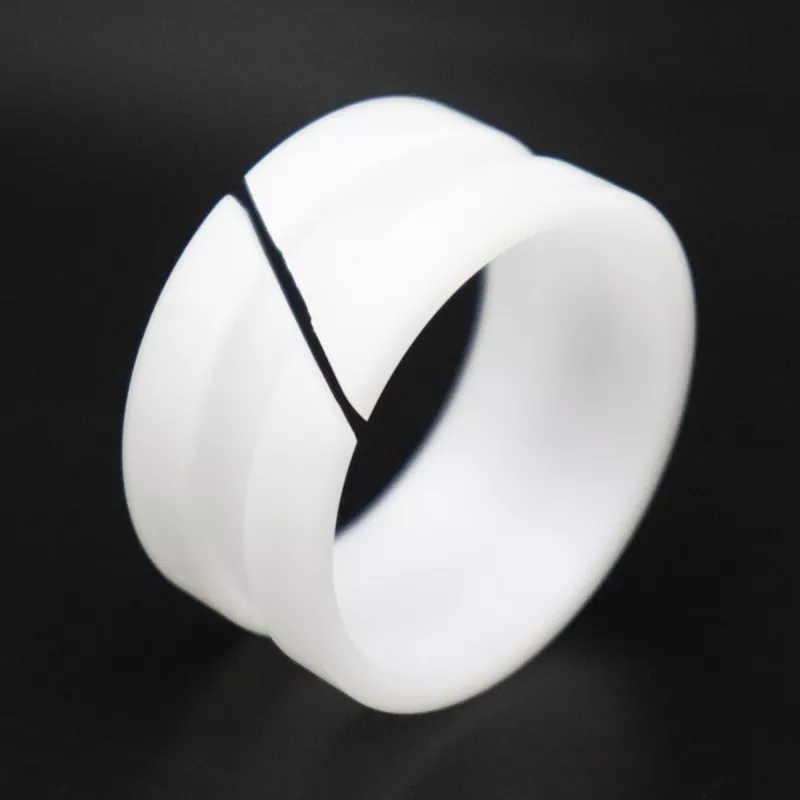

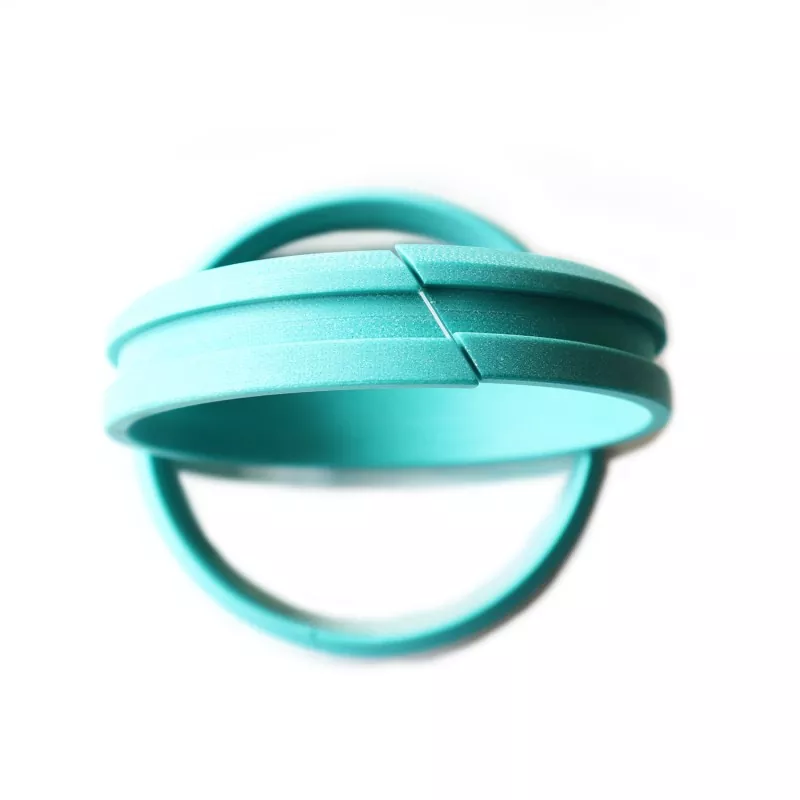

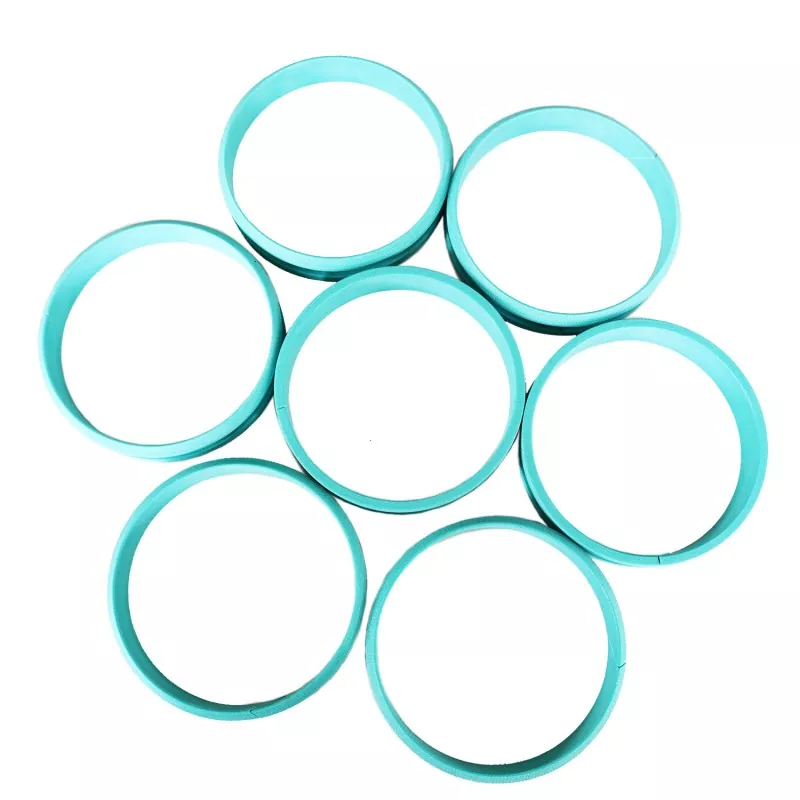

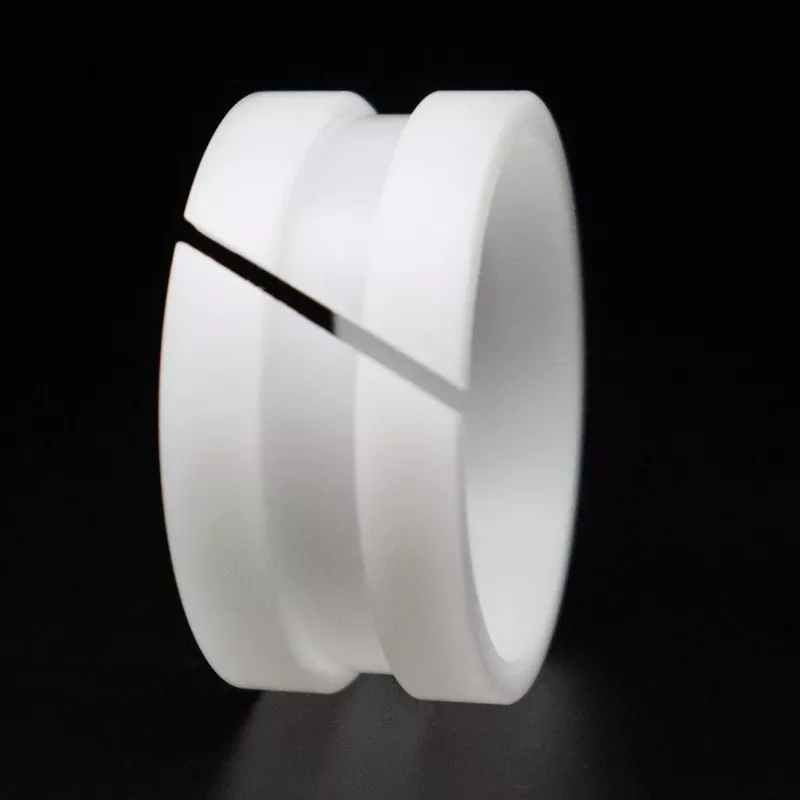

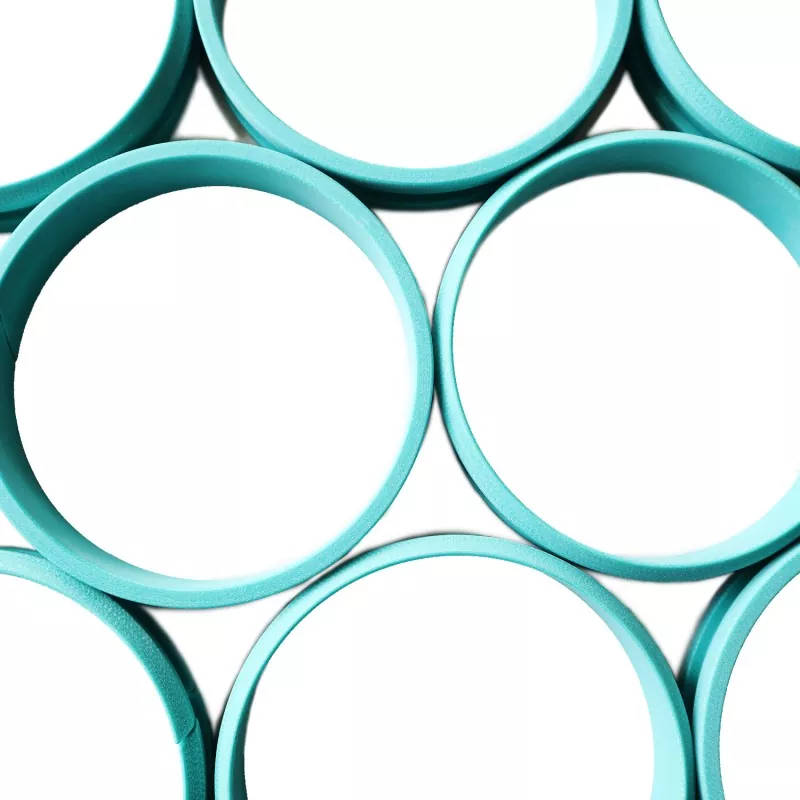

इस पिस्टन रॉड गाइड बुश का डिज़ाइन हंगर FI श्रृंखला मानक पर आधारित है, जो उत्कृष्ट अनुकूलता सुनिश्चित करता है। यह ऑर्डर देने के लिए GFI कोडिंग प्रणाली का उपयोग करता है (उदाहरण के लिए, GFI-0360PA), जिससे चयन सुविधाजनक हो जाता है। यह हाइड्रोलिक सिस्टम में पिस्टन रॉड मार्गदर्शन और समर्थन के लिए एक पसंदीदा घटक है; सिलेंडर निर्माताओं को इस उत्पाद का चयन, नमूना और थोक-ऑर्डर करने के लिए आमंत्रित किया जाता है।
प्रदर्शन और अनुप्रयोग:जीएफआई गाइड बुश को पिस्टन रॉड के लिए डिज़ाइन किया गया है, जो समर्थन और मार्गदर्शन दोनों प्रदान करता है।
सामग्री:नायलॉन (पीए), पॉलीऑक्सीमेथिलीन (पीओएम), और पॉलीटेट्राफ्लुओरोएथिलीन (पीटीएफई)।
परिचालन की स्थिति:ऑपरेटिंग तापमान रेंज: -55°C से +255°C (PTFE का उपयोग 120°C से ऊपर के तापमान के लिए किया जाता है)।
डिज़ाइन मानक:डिज़ाइन और चयन हंगर FI श्रृंखला का संदर्भ दे सकते हैं।
पदनाम और आदेश:जीएफआई गाइड बुश को एक ऑर्डर संख्या द्वारा निर्दिष्ट किया जाता है; उदाहरण: GFI-0360PA.
|

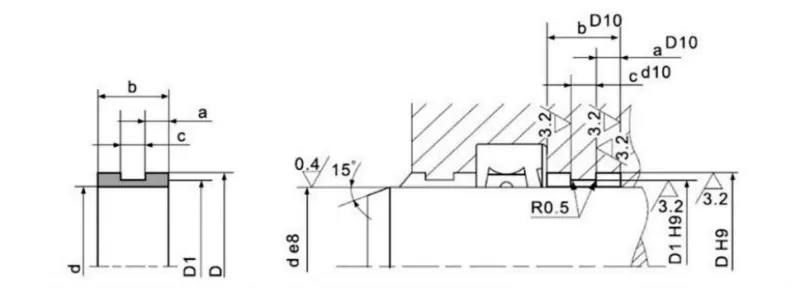

क्रम संख्या |
d |
b |
D |
डी1 |
c |
a |
|
जीएफआई-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
जीएफआई-0400 |
40 |
46 |
43 |
|||
|
जीएफआई-0420 |
42 |
48 |
45 |
|||
|
जीएफआई-0450 |
45 |
51 |
48 |
|||
|
जीएफआई-0500 |
50 |
56 |
53 |
|||
|
जीएफआई-0550 |
55 |
61 |
58 |
|||
|
जीएफआई-0560 |
56 |
62 |
59 |
