प्रदर्शन और अनुप्रयोग

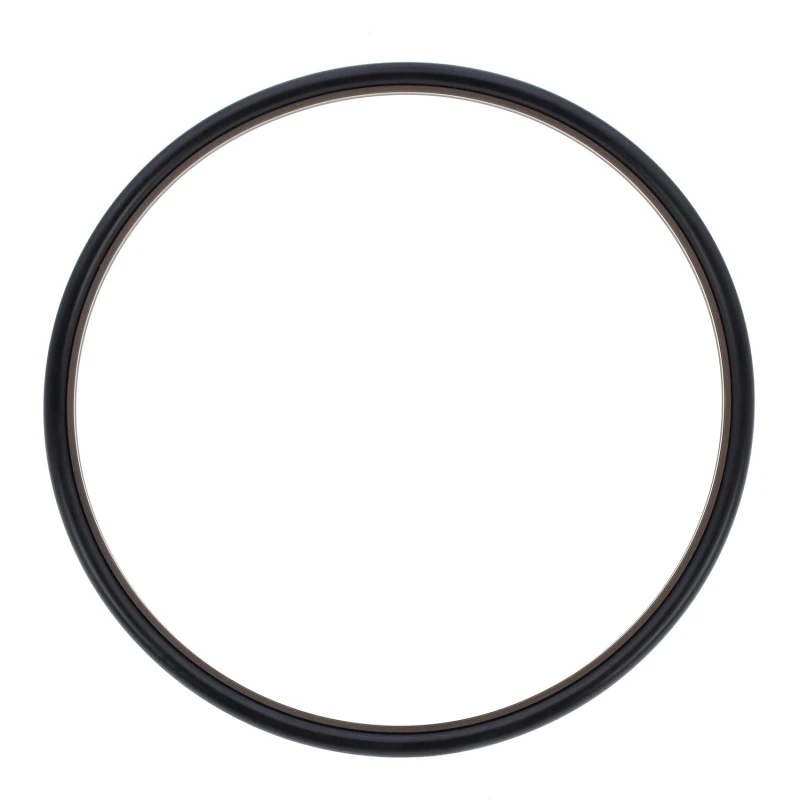

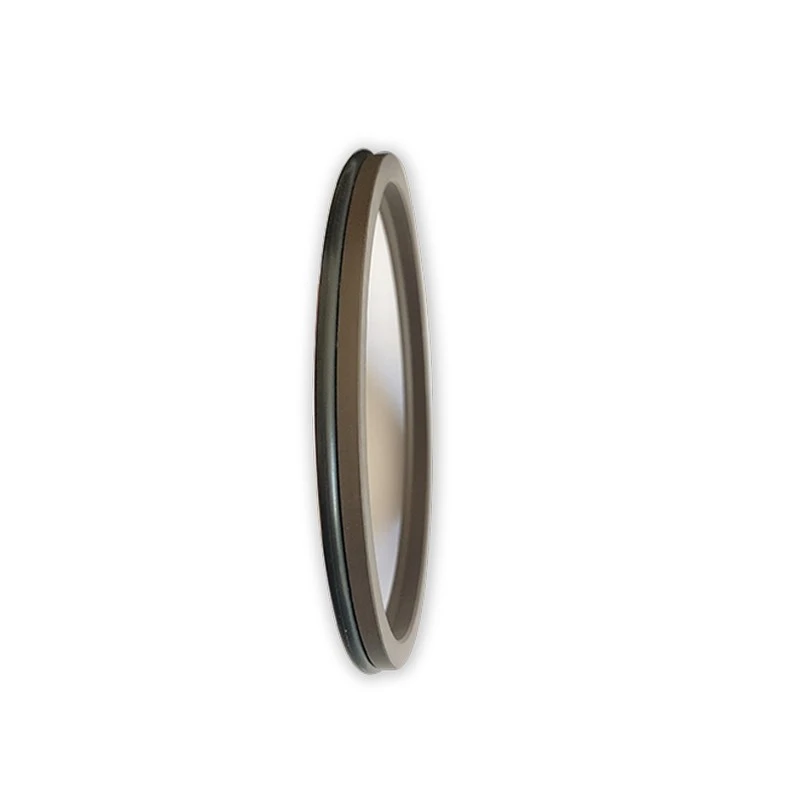

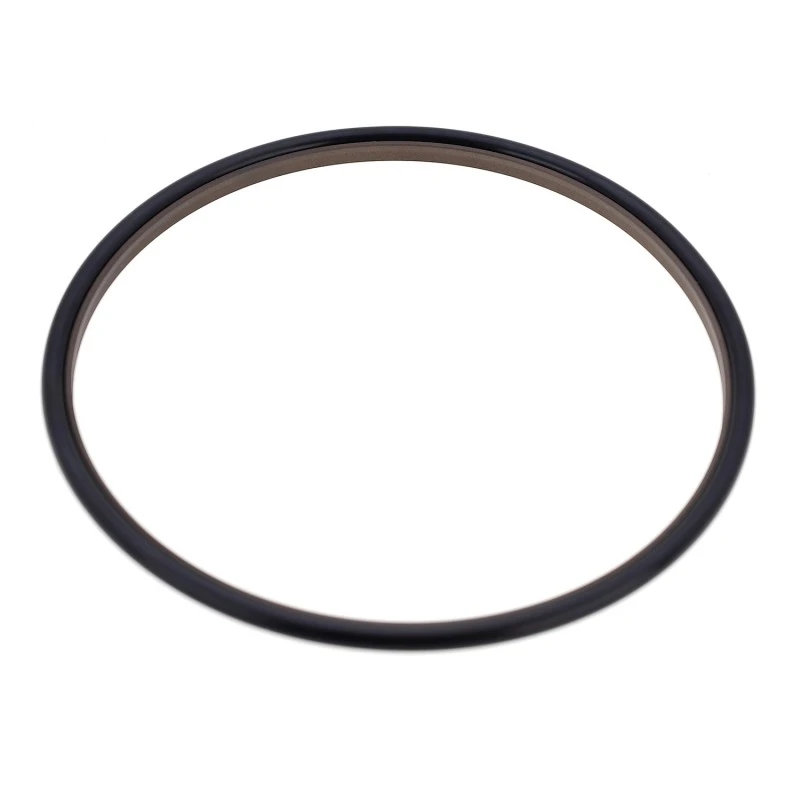

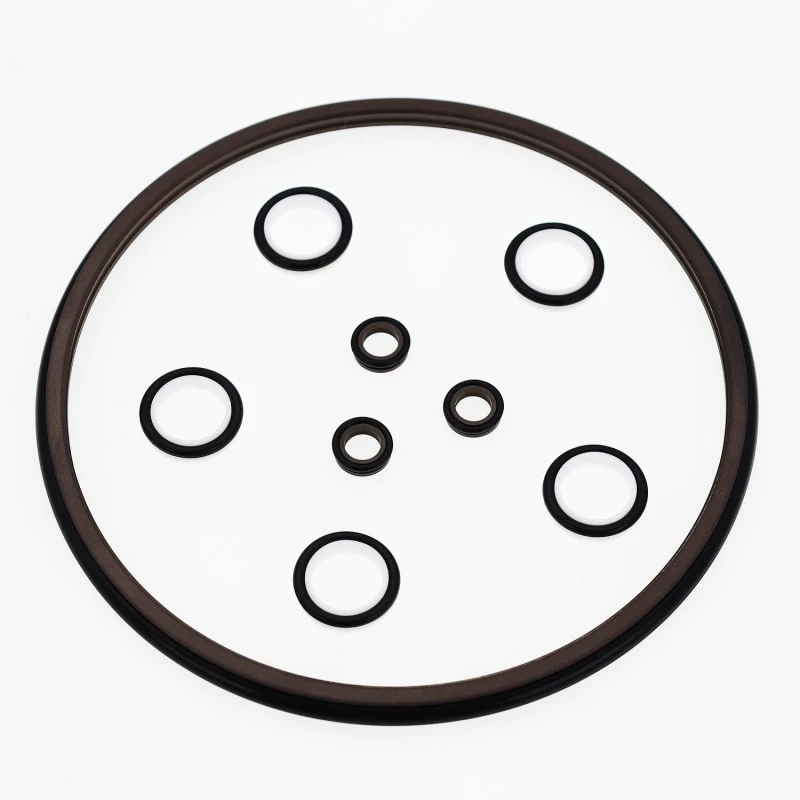

डबल-लिप संयोजन वाइपर सील एक द्विदिश वाइपर सील है जिसमें पीटीएफई से भरी डबल-लिप वाइपर रिंग और एक ओ-रिंग होती है। ओ-रिंग पीटीएफई रिंग पर घिसाव की भरपाई करते हुए प्रीलोड प्रदान करती है। यह प्रत्यावर्ती, दोलन या सर्पिल गति के लिए उपयुक्त है।
परिचालन की स्थिति
|
दबाव एमपीए |
तापमान डिग्री सेल्सियस |
गति एम/एस |
मध्यम |
|
- |
-35~+100 (मिलान ओ-रिंग एनबीआर) |
6 |
हाइड्रोलिक तेल, इमल्शन, पानी, आदि। |
|
-20~+200 (मिलान ओ-रिंग एफकेएम) |
आदेश देने का उदाहरण
ऑर्डर मॉडल RCF02-80-PTFE3-R01
आरसीएफ02 - मॉडल 80 - शाफ्ट व्यास पीटीएफई3 - सामान्य प्रयोजन संशोधित पीटीएफई आरओ1 - मिलान रबर सामग्री कोड
नाइट्राइल (NBR) - R01, फ्लोरोकार्बन (FKM) - RO2

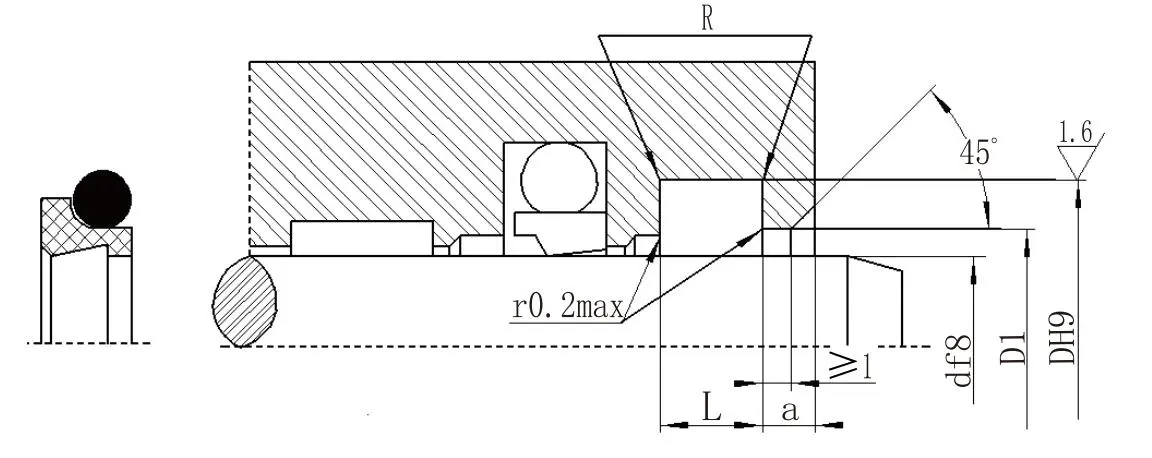

विशिष्टता पैरामीटर तालिका (पैरामीटर रेंज के भीतर किसी भी आकार के उत्पाद प्रदान किए जा सकते हैं)
|
दस्ता व्यास सीमा डी एफ8 |
नाली का व्यास डी एच9 |
नाली की चौड़ाई एल+0.2 |
खुले छेद का व्यास D1एच11 |
खुले छेद की चौड़ाई ए≥ |
गोल कोनें आर≤ |
ओ-रिंग तार व्यास d0 |
|
4~11 |
डी+4.8 |
3.7 |
डी+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
डी+6.8 |
5.0 |
डी+1.5 |
2 |
0.7 |
2.65 |
|
65~250 |
डी+8.8 |
6.0 |
डी+1.5 |
3 |
1.0 |
3.55 |
|
251~420 |
डी+12.2 |
8.4 |
डी+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
डी+16.0 |
11.0 |
डी+2.0 |
4 |
1.5 |
7.00 |
|
651~1500 |
डी+20.0 |
14.0 |
डी+2.5 |
5 |
2.0 |
8.60 |
