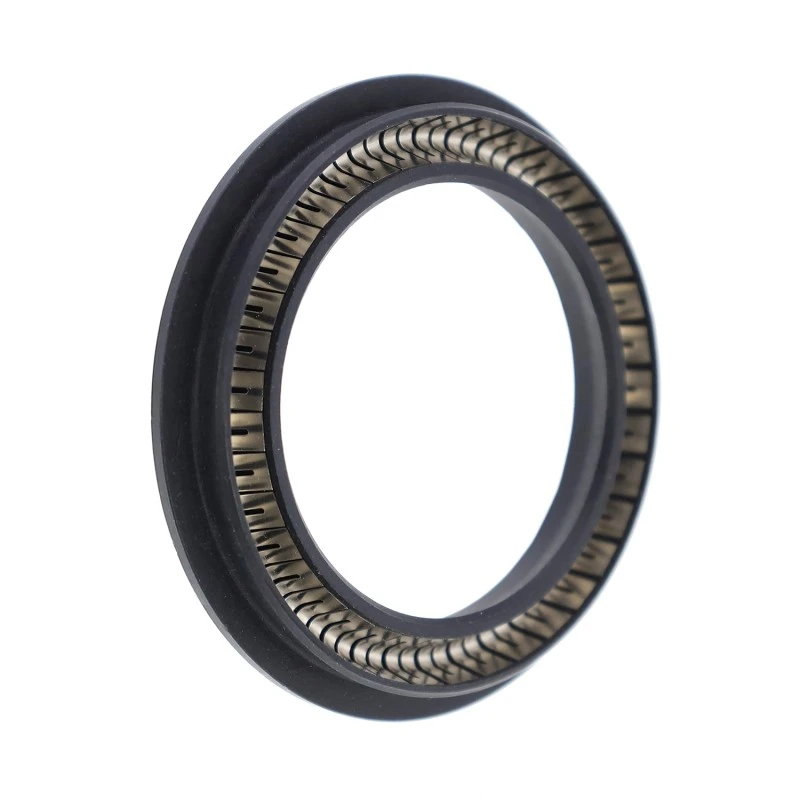

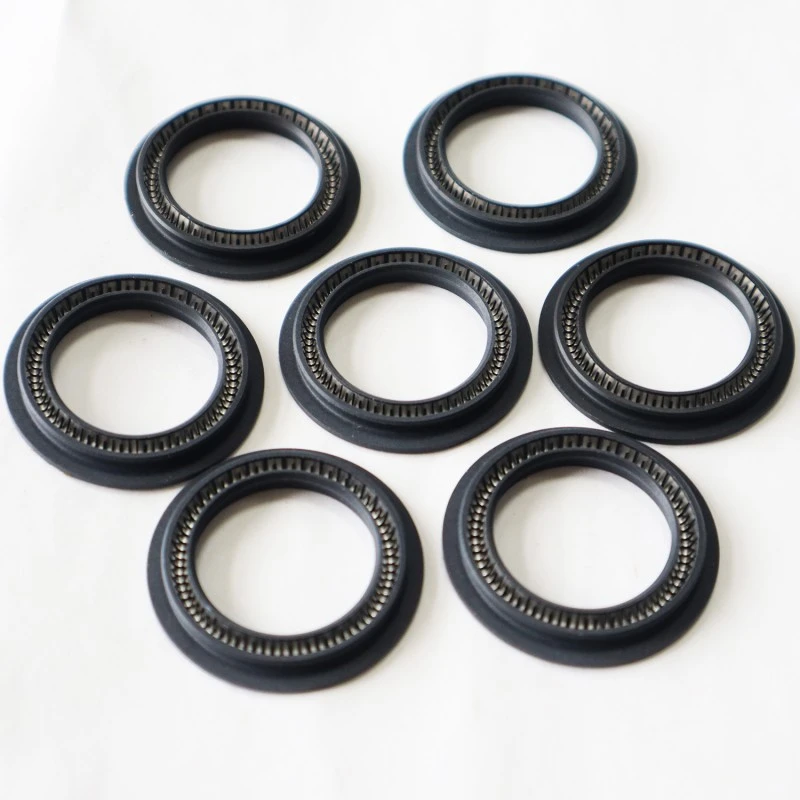

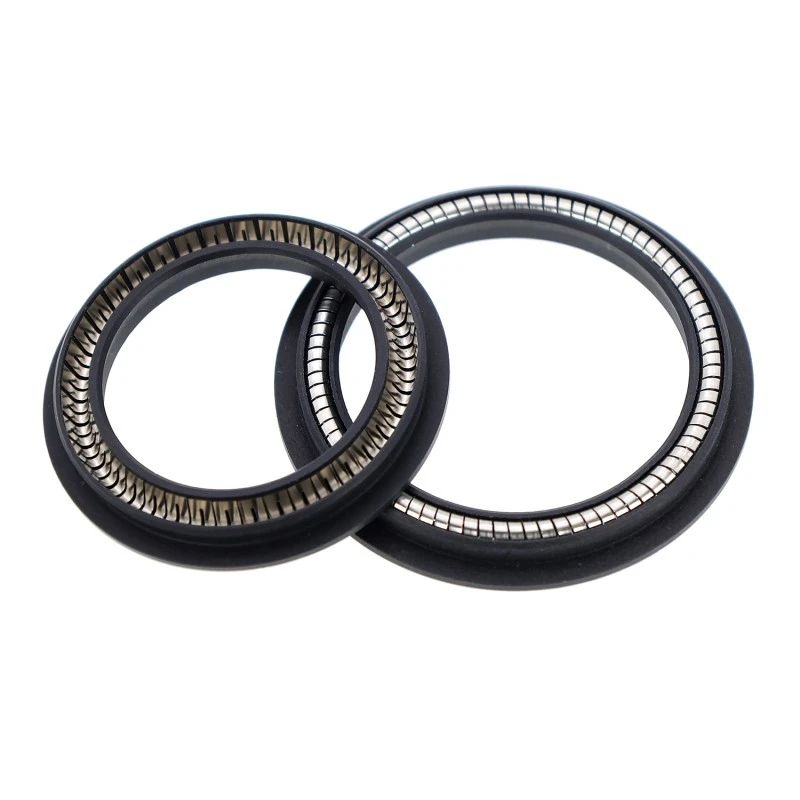

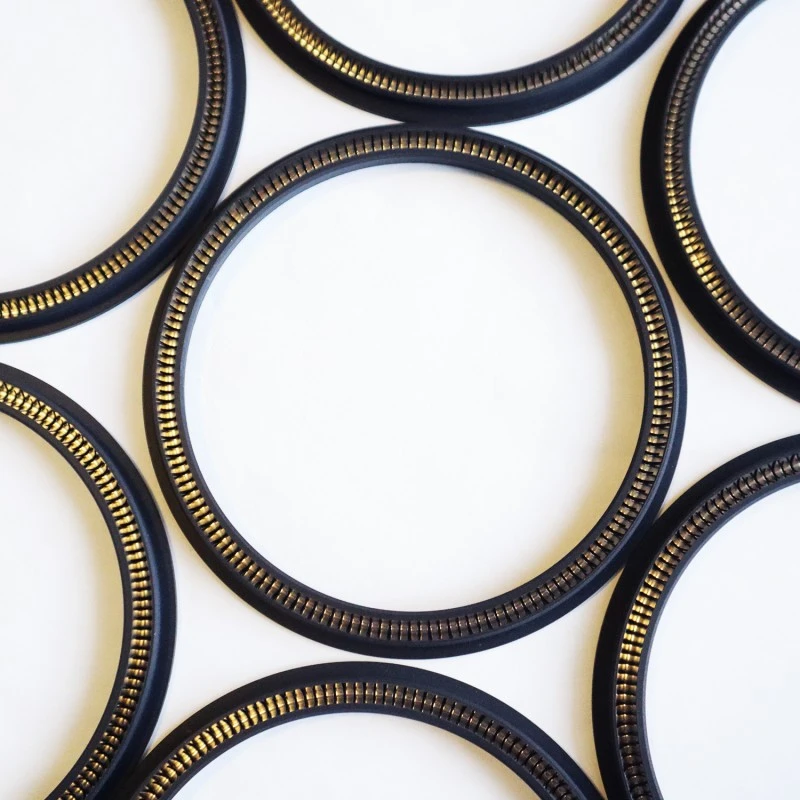

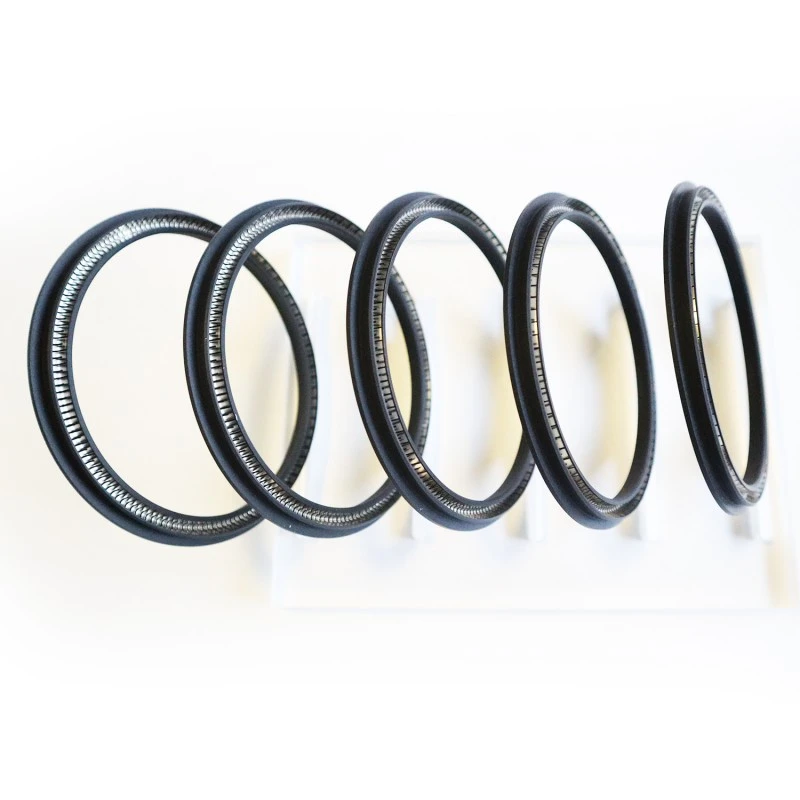

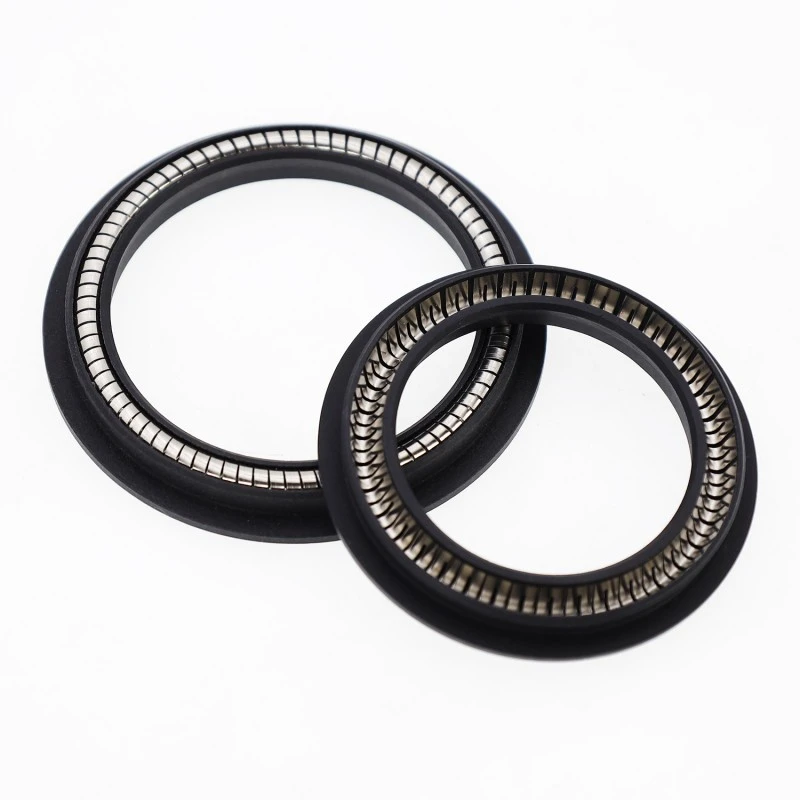

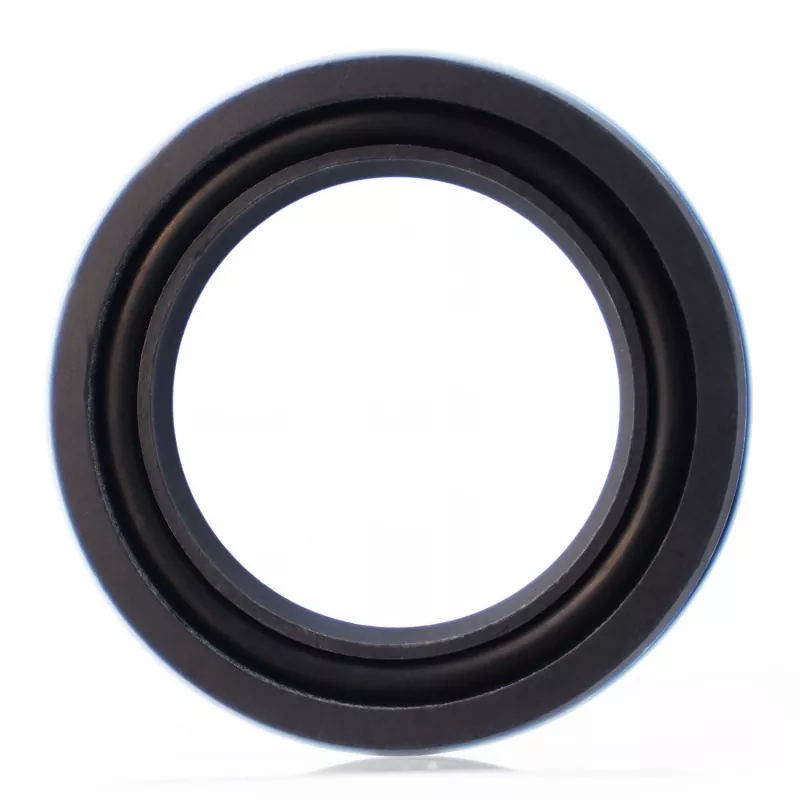

रोटरी शाफ्ट के लिए स्प्रिंग-एनर्जेटिक सील उच्च-प्रदर्शन, रोटरी शाफ्ट अनुप्रयोगों में उपयोग की जाने वाली यूनिडायरेक्शनल दबाव सील हैं। RC2055 रोटरी सील में एक स्टेनलेस स्टील स्प्रिंग और उच्च-प्रदर्शन प्लास्टिक होता है। आरसी2055-बी और आरसी2055-सी का उपयोग करते समय, उपयुक्त इलास्टोमेर सामग्री का सावधानीपूर्वक चयन किया जाना चाहिए।
लागू परिचालन स्थितियाँ (अत्यधिक मान एक साथ नहीं होने चाहिए)
|
दबाव/एमपीए |
तापमान/डिग्री सेल्सियस |
गति/ मी/से |
मध्यम |
|||
|
≤35 |
आरसी2055 |
आरसी2055-बी/सी |
आरसी2055 |
आरसी2055-बी |
आरसी2055-सी |
लगभग सभी तरल और गैसीय मीडिया |
|
-200~+250 |
-35~+250 |
<2एम/एस |
<6एम/एस |
<2एम/एस |
||
सामग्री चयन
1. उपलब्ध ओ-रिंग सामग्री में शामिल हैं: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सील रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, आदि।
3. स्टेनलेस स्टील स्प्रिंग: वी-आकार का स्प्रिंग।
उत्पादन प्रक्रिया नियंत्रण
रुईचेन का आधुनिक उत्पादन आधार उच्च परिशुद्धता इंजेक्शन मोल्डिंग मशीन, स्वचालित वैक्यूम वल्केनाइजिंग मशीन और सीएनसी परिशुद्धता मशीनिंग उपकरण से सुसज्जित है। उत्पादन प्रक्रिया के दौरान, हम वास्तविक समय में तापमान, दबाव और समय जैसे प्रमुख प्रक्रिया मापदंडों की निगरानी के लिए एसपीसी (सांख्यिकीय प्रक्रिया नियंत्रण) विधियों का उपयोग करते हैं, यह सुनिश्चित करते हुए कि प्रत्येक ढाला उत्पाद उच्च स्थिरता और स्थिरता प्रदर्शित करता है।
महत्वपूर्ण उत्पादों के लिए, हम यादृच्छिक नमूने के बजाय 100% निरीक्षण प्रणाली लागू करते हैं, ताकि यह सुनिश्चित किया जा सके कि हमारे ग्राहकों को दी गई प्रत्येक सील योग्य है।
आदेश उदाहरण
RC2055-40-PTFE4+V: शाफ्ट व्यास 40, सीलिंग रिंग सामग्री PTFE4, स्टेनलेस स्टील स्प्रिंग V-आकार का है।
RC2055-B-40-PTFE4+R02: शाफ्ट व्यास 40, सीलिंग रिंग सामग्री PTFE4, मैचिंग O-रिंग फ्लोरोरबर है।
RC2055-C-40-PTFE4+R02: शाफ्ट व्यास 40, सीलिंग रिंग सामग्री PTFE4, मिलान वाली O-रिंग फ्लोरोरबर है।

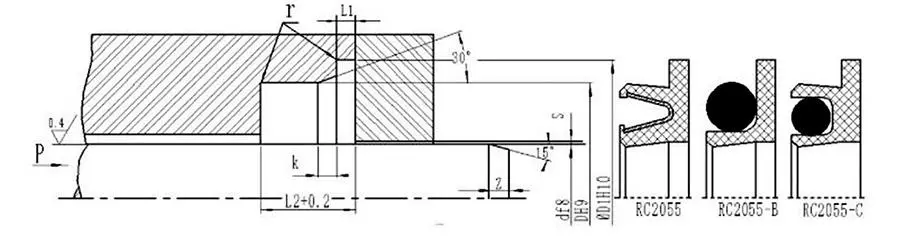

विशिष्टता तालिका (पैरामीटर रेंज के भीतर सभी विशिष्टताएं उपलब्ध हैं)
|
रॉड व्यास सीमा डी एफ8 |
नाली का व्यास DH9 |
नाली का व्यास D1H10 |
किनारे की गहराई एल1 |
नाली की चौड़ाई एल |
आयात कक्ष k |
रेडियल क्लीयरेंस स्मैक्स |
चम्फर की लंबाई |
आर अधिकतम |
|
|
10 एमपीए |
20 एमपीए |
||||||||
|
5~19.9 |
डी+5 |
डी+9 |
0.85-0.1 |
3.6 |
0.3 |
0.15 |
0.1 |
ज़मीन=0.8L |
0.8 |
|
20~39.9 |
डी+7 |
डी+12.5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400.9 |
डी+10.5 |
डी+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
डी+14 |
डी+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
नोट: यह अनुशंसा की जाती है कि घूमने वाले शाफ्ट की सतह की कठोरता HRC ≥ 58 हो।
विशिष्टताएँ और आयाम तालिका (यह तालिका RC2055-B और RC2055-C पर लागू होती है, जिनकी विशिष्टताएँ समान हैं)
|
नमूना |
d |
D |
डी1 |
L |
एल1 |
|
नमूना |
d |
D |
डी1 |
L |
एल1 |
|
आरसी2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
आरसी2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
आरसी2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
आरसी2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
आरसी2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
आरसी2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
आरसी2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
आरसी2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
आरसी2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
आरसी2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
आरसी2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
आरसी2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
आरसी2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
आरसी2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
आरसी2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
आरसी2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
आरसी2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
आरसी2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
आरसी2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
आरसी2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
नमूना |
d |
D |
डी1 |
L |
एल1 |
|
नमूना |
d |
D |
डी1 |
L |
एल1 |
|
आरसी2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
आरसी2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
आरसी2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
आरसी2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
आरसी2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
आरसी2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
आरसी2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
आरसी2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
आरसी2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
आरसी2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
आरसी2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
आरसी2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
आरसी2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
आरसी2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
आरसी2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
आरसी2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
आरसी2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
आरसी2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
आरसी2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
आरसी2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
आरसी2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
आरसी2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
आरसी2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
आरसी2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
आरसी2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
आरसी2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
आरसी2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
आरसी2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
आरसी2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
आरसी2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
आरसी2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
आरसी2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
आरसी2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
आरसी2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
आरसी2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
आरसी2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
आरसी2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
आरसी2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
नोट: यदि आवश्यक विशिष्टताएँ इस तालिका में सूचीबद्ध नहीं हैं, तो कृपया हमारी कंपनी से संपर्क करें। हम 1600 मिमी आकार तक के उत्पादों की आपूर्ति कर सकते हैं।
