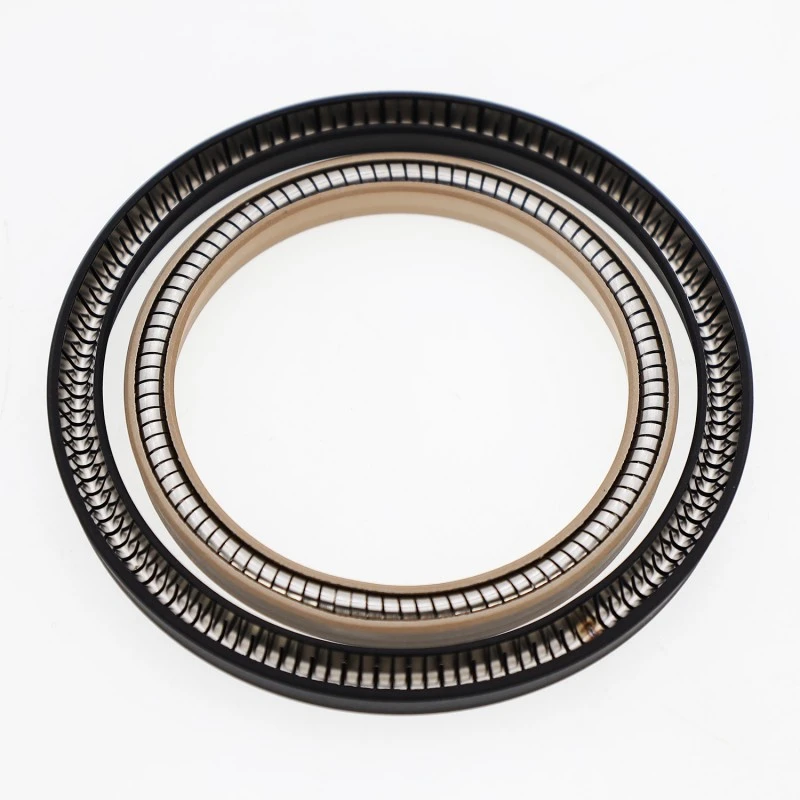

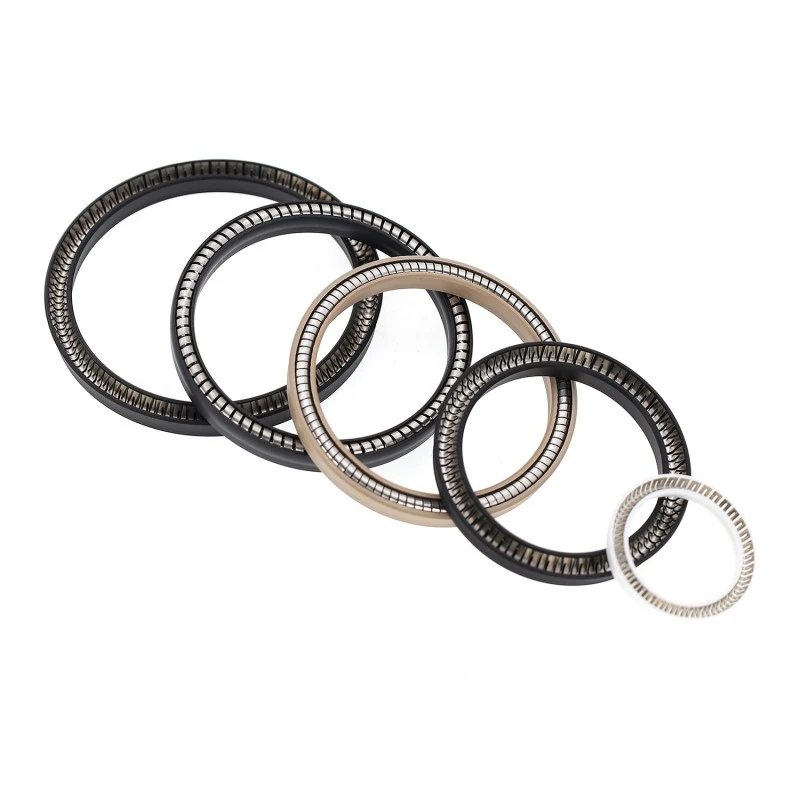

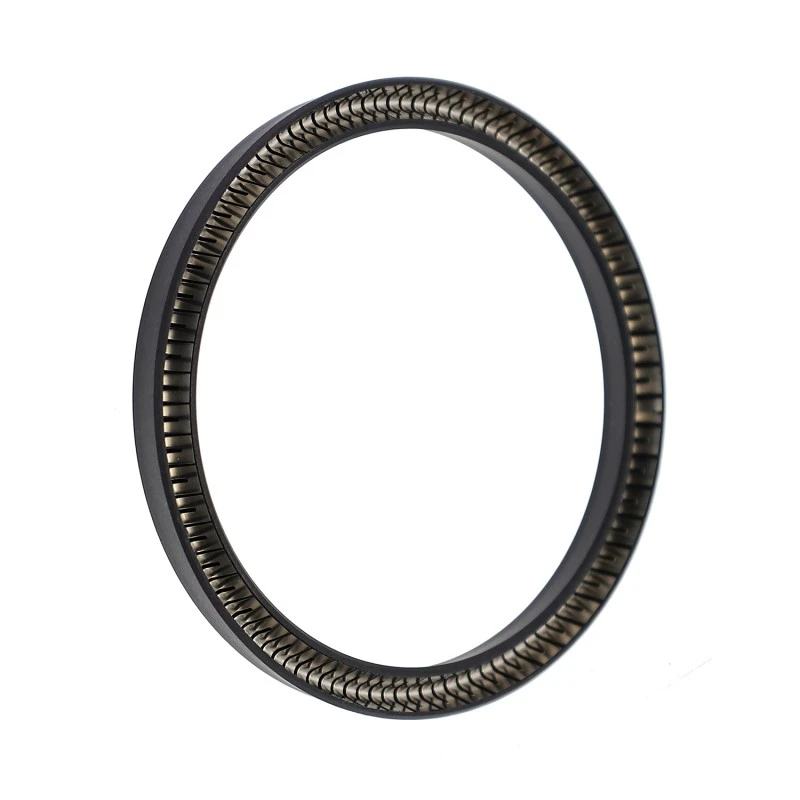

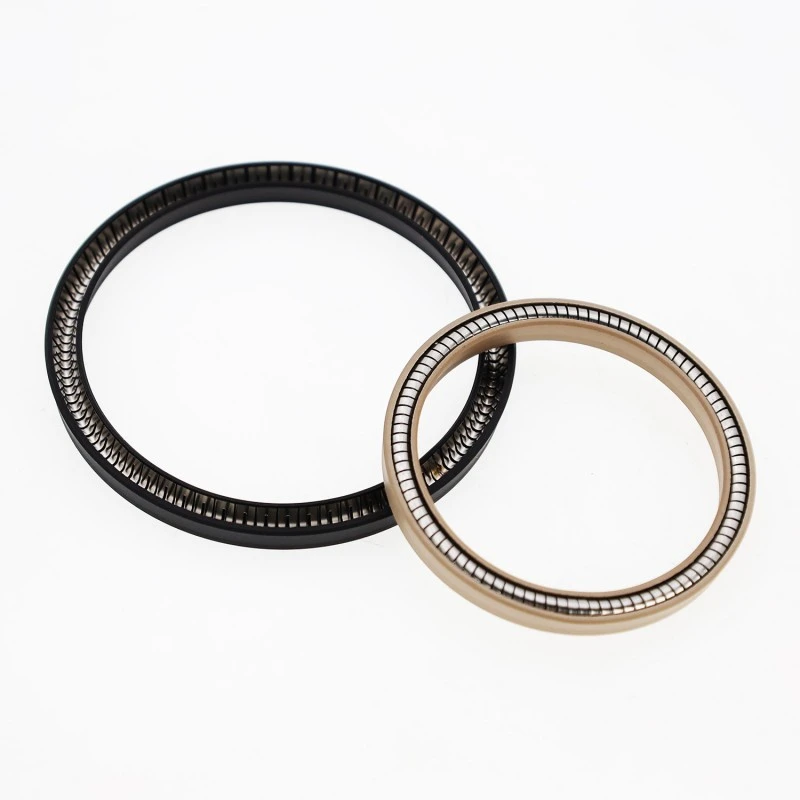

RC16 स्प्रिंग-एनर्जाइज्ड सील स्टेनलेस स्टील स्प्रिंग और उच्च-प्रदर्शन प्लास्टिक से बनी है। स्टेनलेस स्टील स्प्रिंग या तो वी-आकार या ओ-आकार का स्प्रिंग हो सकता है। आरसी16-बी का उपयोग करते समय, उपयुक्त इलास्टोमेर सामग्री का चयन किया जाना चाहिए।
|
दबाव एमपीए |
गति एम/एस |
तापमान डिग्री सेल्सियस |
मध्यम |
||
|
आरसी16<40 |
आरसी16-बी<80 |
<10 |
आरसी16-200~+250 |
आरसी16-बी-35~+250 |
लगभग सभी मीडिया |
सामग्री चयन
1. ओ-रिंग सामग्री का चयन किया जा सकता है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री में शामिल हैं: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, आदि।
3. स्टेनलेस स्टील स्प्रिंग्स या तो ओ-आकार या वी-आकार के हो सकते हैं।
आदेश उदाहरण
RC16-40-PTFE4+V: शाफ्ट व्यास 40, सीलिंग रिंग सामग्री PTFE4 है, स्टेनलेस स्टील स्प्रिंग V-आकार का स्प्रिंग है।
RC16-B-40-PTFE4+R02: शाफ्ट व्यास 40, सीलिंग रिंग सामग्री PTFE4 है, मैचिंग O-रिंग फ्लोरोरबर से बनी है।

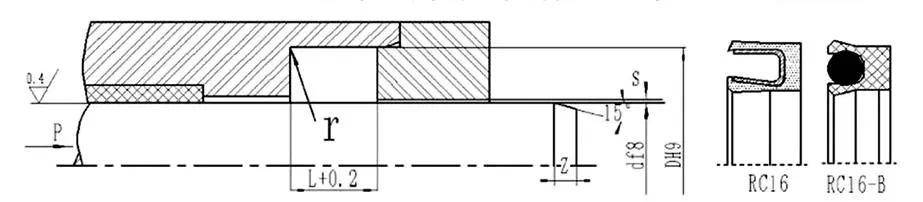

विशिष्टताएँ और पैरामीटर तालिका (निर्दिष्ट सीमा के भीतर कोई भी आकार उपलब्ध है)
|
df8 |
DH9 |
एल+0.2 |
स्मैक्स(<20MPA) |
स्मैक्स(<40MPA) |
जमीन |
आरमैक्स |
|
4~9.9 |
डी+2.9 |
2.4 |
0.08 |
0.05 |
0.8L |
0.4 |
|
10~19.9 |
डी+4.5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39.9 |
डी+6.2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119.9 |
डी+9.4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
डी+12.2 |
9.5 |
0.25 |
0.12 |
0.8 |
पीटीएफई सील की स्थापना: आम तौर पर खुले खांचे का उपयोग किया जाता है; बंद खांचे में स्थापना के लिए, कृपया पीटीएफई सील स्थापना निर्देशों के पृष्ठ 160 को देखें।
विशिष्टताएँ और आयाम तालिका (यदि आपकी आवश्यक विशिष्टताएँ इस तालिका में सूचीबद्ध नहीं हैं, तो कृपया हमारी कंपनी से संपर्क करें; हम 1600 मिमी तक के उत्पादों की आपूर्ति कर सकते हैं।)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
रुइचेन के सीलिंग समाधानों को दुनिया भर में कई प्रतिष्ठित परियोजनाओं और महत्वपूर्ण उपकरणों में सफलतापूर्वक लागू किया गया है। हमारे उच्च दबाव सील को एक प्रसिद्ध यूरोपीय पवन टरबाइन निर्माता द्वारा उनके अपतटीय पवन टरबाइन के हाइड्रोलिक पिच नियंत्रण प्रणाली में उपयोग के लिए चुना गया था। इन सीलों ने अत्यधिक नमक स्प्रे, उच्च आर्द्रता और कम तापमान वाले वातावरण में पांच वर्षों से अधिक समय तक विश्वसनीय रूप से काम किया है, जिससे ग्राहक से उच्च प्रशंसा अर्जित हुई है।
इस बीच, हमारे रसायन-प्रतिरोधी सीलिंग उत्पादों को मध्य पूर्व में एक बड़ी पेट्रोकेमिकल परियोजना में सफलतापूर्वक निर्यात किया गया है, जहां उनका उपयोग रासायनिक हस्तांतरण पंपों की मांग में किया जाता है। उनके संक्षारण प्रतिरोध ने ग्राहक को सुरक्षित, रिसाव-मुक्त निरंतर उत्पादन प्राप्त करने में मदद की है।
ये सफल अंतर्राष्ट्रीय मामले पूरी तरह से प्रदर्शित करते हैं कि रुइचेन उत्पाद दुनिया के सबसे कड़े गुणवत्ता और अनुप्रयोग मानकों को पूरा करते हैं।
