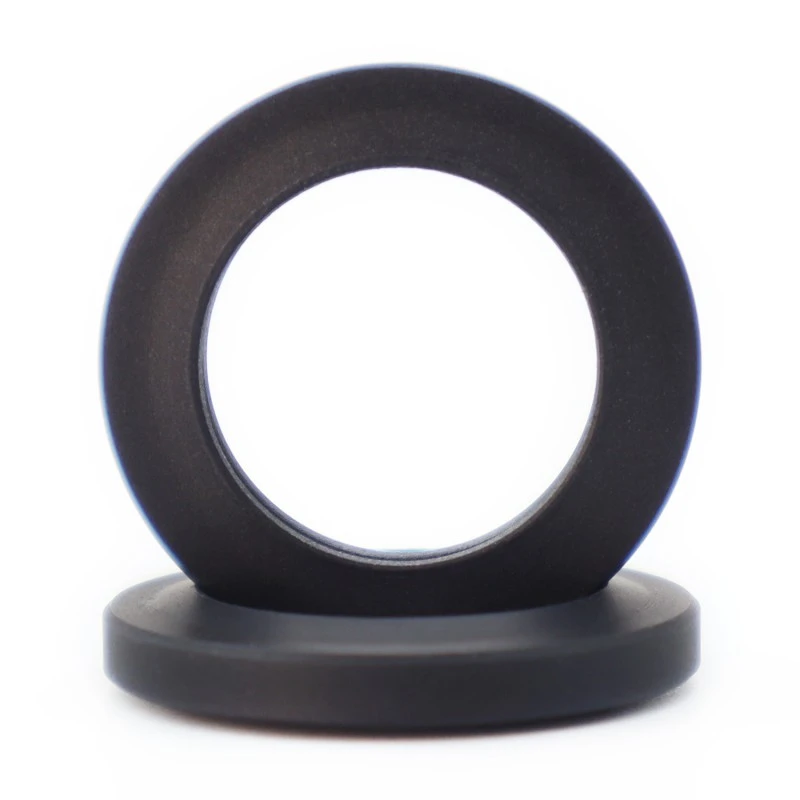

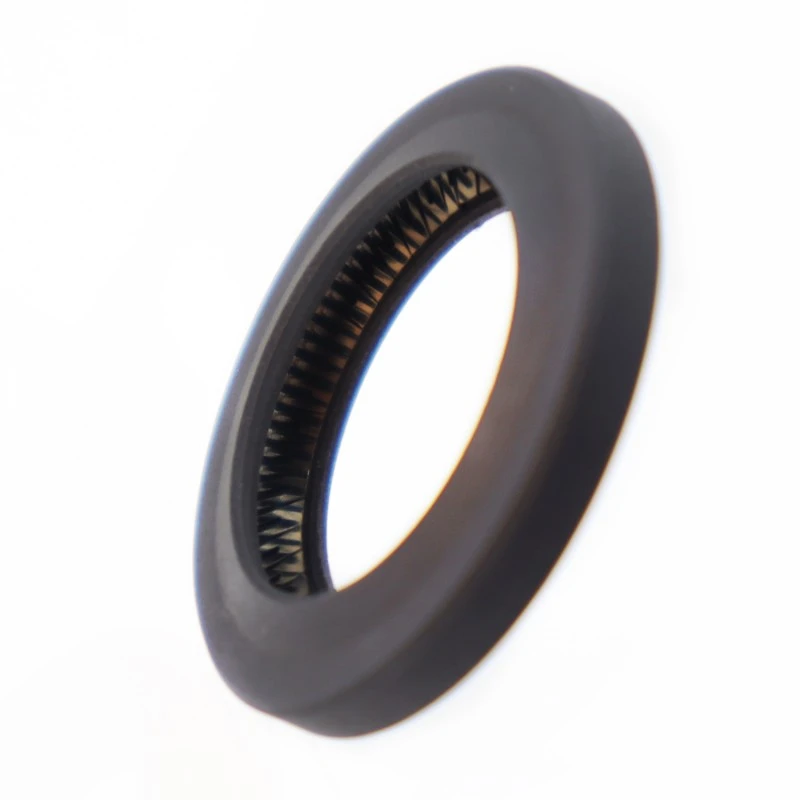

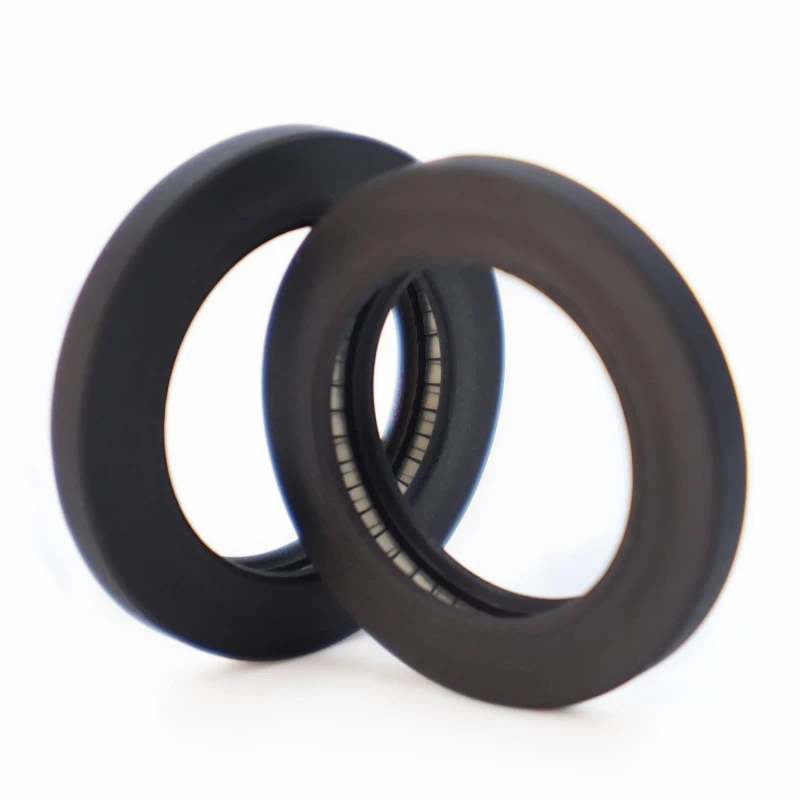

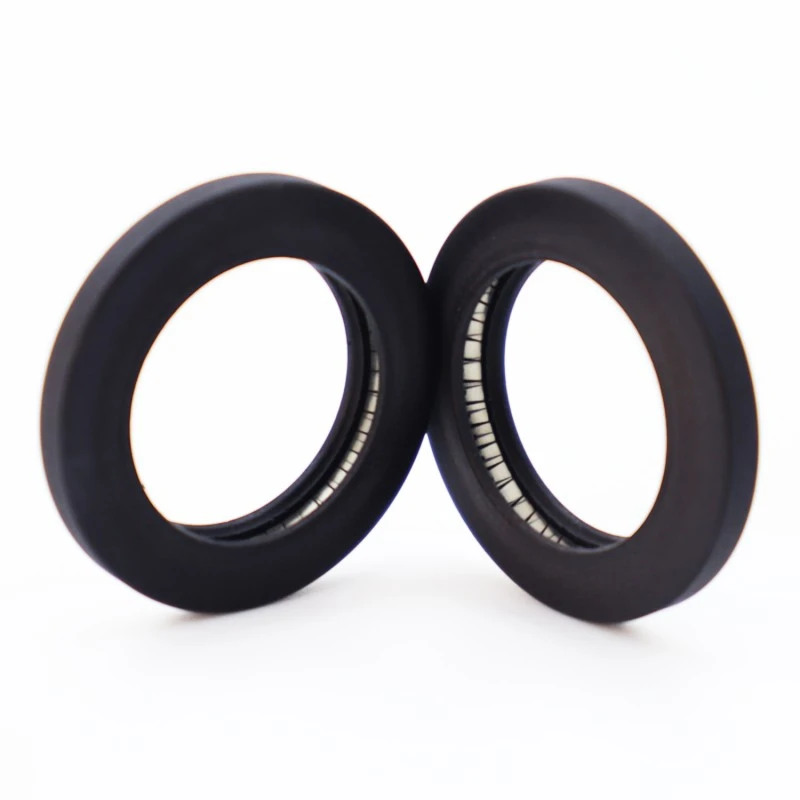

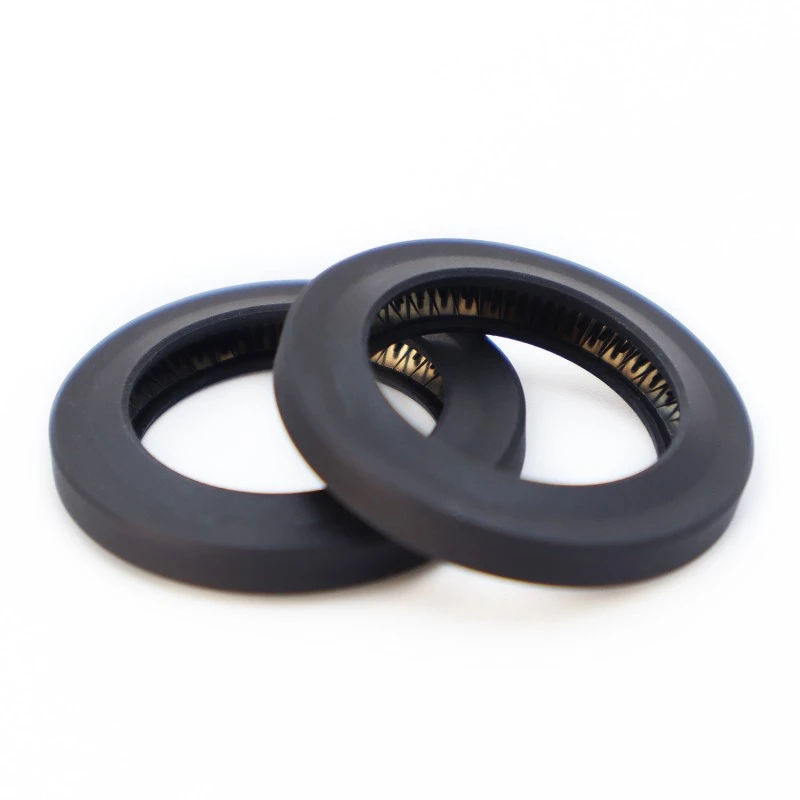

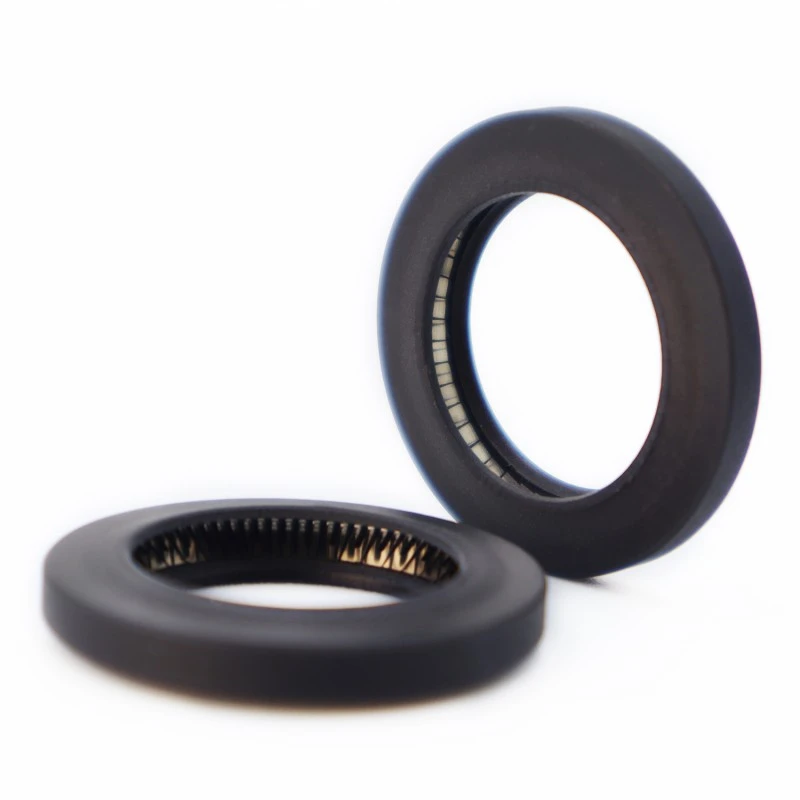

RC2876 सील में एक स्टेनलेस स्टील स्प्रिंग और उच्च-प्रदर्शन प्लास्टिक शामिल है। स्टेनलेस स्टील स्प्रिंग या तो वी-आकार या ओ-आकार का स्प्रिंग हो सकता है। आरसी2876-बी का उपयोग करते समय, उपयुक्त इलास्टोमेर सामग्री का चयन किया जाना चाहिए।
लागू परिचालन स्थितियाँ (अत्यधिक मान एक साथ नहीं होने चाहिए)
|
दबाव (एमपीए) |
गति (एम/एस) |
तापमान (डिग्री सेल्सियस) |
मध्यम |
||
|
आरसी2876 |
आरसी2876-बी |
- |
आरसी2876 |
आरसी2876-बी |
सभी तरल पदार्थ, रसायन और गैसें |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
सामग्री चयन
1. संलग्न ओ-रिंग सामग्री का चयन किया जा सकता है: R01 नाइट्राइल रबर (NBR), R02 फ्लोरोरबर (FKM), आदि।
2. सीलिंग रिंग सामग्री: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, आदि।
3. स्टेनलेस स्टील स्प्रिंग्स को ओ-आकार के स्प्रिंग्स और वी-आकार के स्प्रिंग्स से चुना जा सकता है।
आदेश उदाहरण
RC2876-40-PTFE4+V: आंतरिक दबाव नाली बाहरी व्यास 40 है, सीलिंग रिंग सामग्री PTFE4 है, स्प्रिंग V-आकार का स्प्रिंग है।
RC2876-B-40-PTFE4+R02: आंतरिक दबाव नाली बाहरी व्यास 40 है, सीलिंग रिंग सामग्री PTFE4 है, मिलान ओ-रिंग फ्लोरोरबर से बना है।
नोट: यदि विस्तारित सीमा की आवश्यकता है, तो कृपया श्रृंखला संख्या का उपयोग करें।
विशिष्टता तालिका (पैरामीटर रेंज के भीतर सभी विशिष्टताएं उपलब्ध हैं)
|
क्रम संख्या |
क्रम संख्या |
मानक सीमा DH11 |
विस्तारित दायरा DH11 |
नाली की गहराई h-0.05 |
नाली की चौड़ाई L+0.2 |
गोल कोनें आरमैक्स |
|
आरसी2876-0 |
आरसी2876-बी-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
आरसी2876-1 |
आरसी2876-बी-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
आरसी2876-2 |
आरसी2876-बी-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
आरसी2876-3 |
आरसी2876-बी-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
आरसी2876-4 |
आरसी2876-बी-4 |
125~999.9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
आरसी2876-5 |
आरसी2876-बी-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
